安捷倫E5515C常見故障維修案例

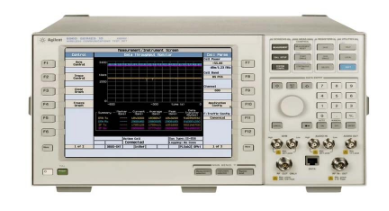

E5515C是安捷倫（現是德科技）推出的經典無線通信綜合測試儀，屬于8960系列硬件平臺。專注2G/3G終端測試（GSM/CDMA/WCDMA/HSPA等），覆蓋292MHz~2700MHz頻段。具備高精度射頻測量（電平精度±1.1dB）、多制式協議仿真能力，支持GPIB/LAN遠程控制。主要應用于手機產線自動化測試（提升效率30%+）、研發驗證及維修診斷，以可靠性與擴展性成為早期通信測試領域的標桿設備。

在使用過程中，我總結了一些安捷倫E5515C常見故障及維修方案：

一、不開機故障

故障現象：按下電源開關后，儀器無任何反應，電源指示燈不亮。

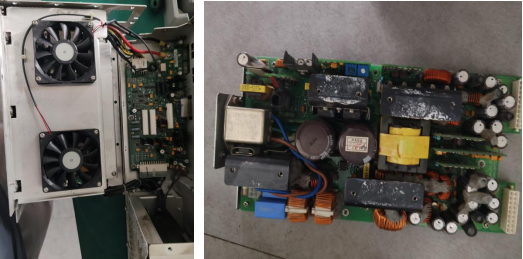

維修過程：首先檢查電源線是否連接牢固，電源插座是否有電壓輸出，發現都正常。接著打開儀器外殼，檢查電源板，發現電源板上的一個保險管熔斷。進一步檢查電源板上的其他元件，發現一個整流二極管短路。更換保險管和整流二極管后，儀器開機正常。

二、屏幕顯示故障

故障現象：儀器開機后，屏幕出現花屏現象，圖像顯示混亂。

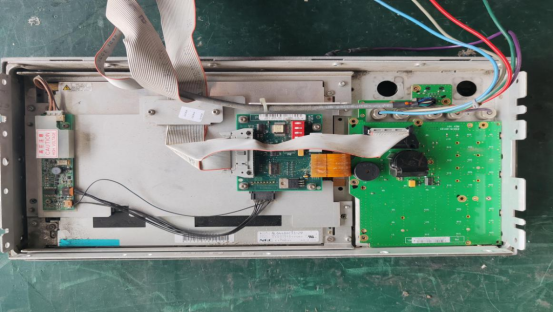

維修過程：懷疑是顯示屏本身故障或顯示驅動電路問題。先檢查顯示屏的連接排線，確保連接牢固無松動。然后使用專業工具檢測顯示驅動電路的各個元件，發現一個電容漏電。更換電容后，花屏現象消失，屏幕顯示恢復正常。

三、按鍵無反應故障

故障現象：操作儀器的按鍵時，部分按鍵或所有按鍵都沒有反應。

維修過程：先檢查按鍵是否有物理?yè)p壞，比如按鍵被卡住或鍵帽損壞等，未發現異常。接著檢查按鍵電路的連接線，也正常。測量按鍵電路的電壓，發現有一個按鍵的掃描線電壓異常。順著線路檢查，發現一個電阻開路。更換電阻后，按鍵操作恢復正常。

四、測量數據不準確故障

故障現象：使用儀器進行測量時，得到的數據與實際值偏差較大，或者測量結果不穩定，波動范圍超出正常誤差范圍。

維修過程：首先對儀器進行自校準，發現校準過程中出現錯誤提示。檢查校準參數設置，都正確。進一步檢查測量電路，發現一個射頻放大器的增益異常。對射頻放大器進行調試和校準，仍無法恢復正常，最終更換了射頻放大器，儀器測量數據恢復準確。

五、接口故障

故障現象：通過儀器的接口（如USB、LAN等）與其他設備連接時，無法正常通信，提示連接錯誤或找不到設備。

維修過程：檢查接口的外觀，看是否有損壞、變形或氧化等情況，發現LAN接口的金屬引腳有輕微氧化。使用專用工具對引腳進行清潔處理后，連接仍然不正常。接著檢查接口電路的相關芯片和元件，發現一個USB接口的電平轉換芯片損壞。更換芯片后，接口通信恢復正常。
