頻譜分析儀參數解析：理解RBW和VBW區別

在射頻微波測試領域，頻譜分析儀是不可或缺的“火眼金睛”，它能將復雜的電信號轉化為直觀的頻譜圖形。但不少工程師在使用過程中，常會被 RBW（分辨率帶寬）和 VBW（視頻帶寬）這兩個關鍵參數搞得暈頭轉向 —— 明明都是 “帶寬”，卻在測試中扮演著截然不同的角色。今天，我們就從基礎概念到實際應用，一步步拆解 RBW 和 VBW 的核心區別，幫你避開參數設置的 “坑”，讓測試數據更精準。

一、先搞懂：RBW 和 VBW 到底是什么？

在解析區別前，我們得先明確兩者的基本定義—— 它們本質都是 “濾波器帶寬”，但過濾的信號類型、服務的測試目標完全不同。

1. RBW（Resolution Bandwidth，分辨率帶寬）：信號 “分辨者”

RBW 的核心作用是區分兩個相鄰信號，它對應頻譜分析儀內部 “中頻濾波器” 的帶寬。簡單來說，當兩個頻率相近的信號同時進入分析儀時，RBW 決定了儀器能否將它們 “分開” 顯示，而不是合并成一個模糊的峰值。

舉個例子：假設測試中存在兩個頻率相差10kHz 的信號，若 RBW 設置為 20kHz，中頻濾波器會將兩個信號同時 “框住”，屏幕上只會顯示一個寬峰；若將 RBW 調小到 5kHz，濾波器帶寬變窄，就能分別捕捉到兩個信號的峰值，此時兩個信號的輪廓會清晰分開。

這里有個關鍵原則：RBW 越小，頻率分辨率越高，但測試速度會變慢。因?yàn)闉V波器帶寬變窄后，需要更長時間掃描整個頻段，才能完整捕捉信號能量。

2. VBW（Video Bandwidth，視頻帶寬）：噪聲 “平滑器”

VBW 對應的是頻譜分析儀內部 “視頻濾波器” 的帶寬，它的作用是平滑頻譜圖形中的噪聲，讓測試曲線更穩定，而非提高頻率分辨率。

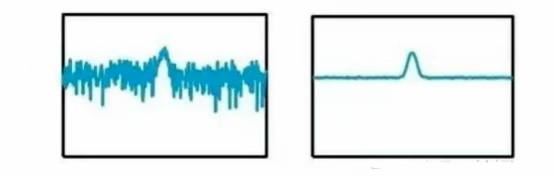

我們知道，射頻信號測試中難免存在噪聲（如熱噪聲、外部干擾），這些噪聲會讓頻譜圖形出現“毛刺”，導致難以準確判斷信號的真實幅度。此時調節 VBW，就能過濾掉部分高頻噪聲：VBW 越小，噪聲平滑效果越明顯，頻譜曲線越平滑；VBW 越大，噪聲保留越多，曲線越 “粗糙”。

需要注意的是：VBW 僅影響信號的 “視覺平滑度”，不會改變信號的頻率位置和真實幅度，也無法區分相鄰信號 —— 哪怕把 VBW 調得再小，也不能替代 RBW 的 “分辨” 功能。

二、核心區別：3 個維度幫你快速區分

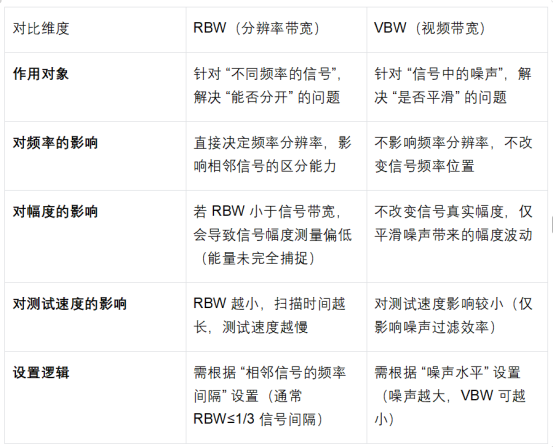

很多人混淆RBW 和 VBW，本質是沒抓住兩者的核心差異。我們從 “作用對象”“測試影響”“設置邏輯” 三個維度，做一次清晰對比：

舉個實際場景例子：假設你需要測試兩個頻率間隔為20kHz 的信號，同時信號中存在較多噪聲。此時的參數設置邏輯是：

1.先調 RBW：將 RBW 設為 10kHz（≤1/2 信號間隔，確保能區分兩個信號），此時兩個信號的峰值會清晰分開，但曲線可能有毛刺；

2.再調 VBW：將 VBW 設為 5kHz（小于 RBW，平滑噪聲），此時曲線變得平滑，且兩個信號的頻率和幅度不會受影響。

如果反過來，先調VBW 再調 RBW：即使把 VBW 調得很小，噪聲被平滑了，但 RBW 若仍為 30kHz（大于信號間隔），兩個信號依然會重疊成一個峰 —— 這就是沒搞懂兩者作用的典型誤區。

三、實際應用：不同場景下的參數設置技巧

理解區別后，更重要的是在實際測試中靈活運用。以下是3 個常見場景的參數設置建議，幫你快速上手：

場景1：測試相鄰近的小信號（如基站干擾信號）

?核心需求：準確區分主信號和相鄰的干擾小信號，避免干擾信號被主信號 “掩蓋”。

?RBW 設置：RBW 需小于主信號與干擾信號的頻率間隔，通常取 “間隔的 1/3~1/5”。例如，主信號與干擾信號間隔 30kHz，RBW 可設為 10kHz。

?VBW 設置：為避免噪聲掩蓋小干擾信號，VBW 可設為與 RBW 相近或略?。ㄈ?RBW=10kHz 時，VBW=5kHz），既能平滑噪聲，又不丟失小信號細節。

場景2：測試信號的幅度精度（如功率放大器輸出功率）

?核心需求：準確測量信號的真實幅度，避免因參數設置導致幅度偏差。

?RBW 設置：RBW 需大于等于信號的帶寬（如測試 1MHz 帶寬的信號，RBW 設為 1MHz 或 2MHz），確保信號的全部能量被捕捉，避免幅度測量偏低。

?VBW 設置：若噪聲較小，VBW 可設為與 RBW 相等（如 RBW=1MHz，VBW=1MHz），保證測試速度；若噪聲較大，VBW 可調小至 RBW 的 1/10（如 VBW=100kHz），平滑噪聲后再讀幅度值。

場景3：快速掃描寬頻段（如排查整個頻段的干擾分布）

?核心需求：在保證基本分辨能力的前提下，提高測試效率，快速覆蓋寬頻段。

?RBW 設置：無需追求極高分辨率，可根據頻段寬度適當調大 RBW（如掃描 1GHz 頻段，RBW 設為 100kHz），減少掃描時間。

?VBW 設置：為快速看到整體干擾分布，VBW 可設為與 RBW 相等或更大（如 RBW=100kHz，VBW=200kHz），犧牲部分平滑度，換取更快的掃描速度。

四、常見誤區：這3 個錯誤別再犯！

最后，我們總結幾個工程師常踩的“坑”，幫你避開參數設置的誤區：

誤區1：用 VBW 替代 RBW 區分相鄰信號

前文已明確，VBW 僅平滑噪聲，無法提高頻率分辨率。哪怕 VBW 調得再小，若 RBW 大于信號間隔，相鄰信號依然會重疊 —— 這是最常見的錯誤，務必牢記 “分辨信號靠 RBW，平滑噪聲靠 VBW”。

誤區2：RBW 越小越好

RBW 越小，分辨率越高，但測試速度會顯著變慢。若測試中沒有相鄰信號，或無需區分近間隔信號，盲目調小 RBW 會導致測試效率低下，反而影響工作進度。

誤區3：VBW 越小，幅度測量越準確

VBW 僅平滑噪聲，不改變信號真實幅度。若 VBW 調得過小，雖然曲線平滑，但可能會過濾掉信號中的高頻細節（如脈沖信號的瞬時幅度），反而導致對信號特性的誤判。

總結

RBW 和 VBW 是頻譜分析儀的 “左右手”：RBW 負責 “分清信號”，決定了頻率分辨率；VBW 負責 “撫平噪聲”，決定了頻譜平滑度。在實際測試中，只需記住 “先定 RBW（看信號間隔），再調 VBW（看噪聲水平）” 的原則，就能根據需求靈活設置參數，讓測試數據更精準、高效。
