是德科技N5182B維修實例

大家好，這里是未知儀器維修部。

今天分享一下是德科技一款數字調制信號源N5182B的維修。

這臺N5182B送修時，客戶給出的故障現象是頻率有偏差且不穩定，無CW信號輸出。設置N5182B CW輸出，用頻譜儀觀測，其輸出信號雜亂抖動，無法穩定，簡單說就是輸出信號的相位失鎖了。

這里順便說一句，這臺機器客戶提供的故障與我們實際檢測到的基本一致。但是有的客戶在送修設備時提供的故障描述，與我們拿到機器后實際檢測到的故障有的會相差有點遠，這樣可能一開始會在錯誤的方向上花費太多時間，耽誤機器的修復和使用。

所以在此我們建議：您在送修設備時盡量能提供比較準確的故障描述，這樣我們技術人員可以根據您的故障描述來定位導致故障的點，從而能夠在第一時間完成維修。

回到這臺送修的機器，這個機器在自檢時也有很多錯誤，因?yàn)樾盘?hào)輸出相位失鎖后，其后路的檢測電路自然也無法檢測到正確的信號，出現多個錯誤代碼也屬正常。

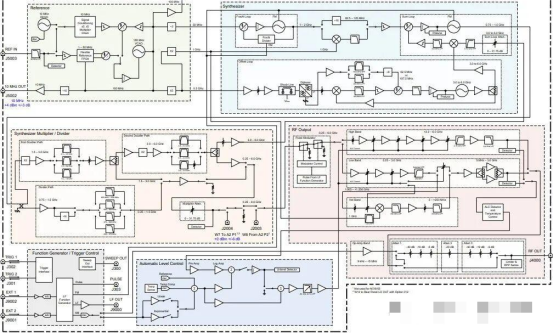

現在的重要的是找到導致失鎖的原因以及如何處理掉失鎖的問題。參見上圖的設備原理框圖，基本可以排出是輸出部分導致的故障，剩下的就得在機器的各電路模塊里一步步測試，直到找出導致機器失鎖的故障器件。

這個找出的故障器件是一個專用的分頻器件，更換后，儀器輸出信號穩定，幅度正常。那么問題來了，我們上面標記的地方是不是有說到“信號失鎖后，其后路的檢測電路自然無法檢測到正確的信號，出現多個錯誤也屬正?！?？這個機器就屬于這種意外情況，輸出不穩定的問題解決后，自檢報錯是少了，但不是沒了，還有3-4個錯誤，也就是說這個機器還存在其它故障，只是被失鎖掩蓋掉了，而且還是那種直觀用頻譜儀無法觀測到的故障。

到維修完全結束，這臺機器最終發現包括多個放大器，分頻器等5處故障。這些故障都修復后，儀器正常，自檢無錯。并且在返給客戶前進行儀器的全面指標測試也都正常。

(注：文中插圖來源于儀器制造商官方網站公開手冊。)
