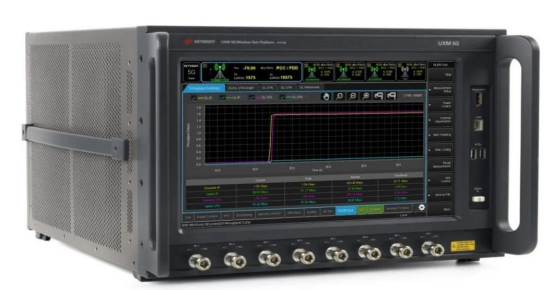

當前，在5G技術飛速發展的背景下，對于5G設備性能的精確測試就顯得尤為重要。是德 E7515B綜測儀即KEYSIGHT E7515B UXM 5G無線測試平臺，以其強大的處理能力和豐富的射頻資源，成為5G測試領域的佼佼者，為5G 設備的研發、驗證和生產提供了全方位的支持。

一、產品定位與核心技術

多制式兼容性

E7515B是面向5G NR（非獨立組網NSA/獨立組網SA）的綜合測試平臺，支持FR1（Sub-6GHz）與FR2（毫米波）頻段，兼容3GPP Release 15及以上標準。其射頻端口提供高帶寬（如5G NR 8CC DL/4CC UL）和靈活的載波聚合配置，滿足未來技術擴展需求。

高集成度設計整合LTE、C-V2X等傳統制式測試能力，支持雙模（5G+4G）并行測試，減少設備切換成本。通過公共接口單元（CIU）和遠程射頻探頭（RRH），可擴展至毫米波頻段，適應高頻段測試場景。

智能化測試能力

信令與非信令測試：支持5G NR呼叫建立、射頻特性分析及協議一致性驗證，覆蓋研發到量產全流程。

衰落模擬與MIMO測試：內置多徑衰落模型與4x4 MIMO支持，模擬真實無線環境下的設備性能。

數據分析工具：提供X系列測量應用軟件，支持發射機/接收機關鍵指標（如EVM、ACLR）的自動化分析。

二、典型應用場景

設備研發驗證

在5G設備的研發過程中，是德E7515B綜測儀發揮著不可替代的作用。研發人員可以利用它模擬真實的網絡環境，對5G設備的各項性能進行全面測試和驗證，及時發現并解決各類問題，從而加速產品的研發進程，提高產品質量。在生產制造環節，它也能確保每一臺5G設備都符合嚴格的性能標準，為后續大規模量產提供有力保障。

芯片組測試：評估5G調制解調器在高速率（如下行3Gbps）下的穩定性與功耗表現。

終端設備優化：通過OTA（空中接口）測試驗證天線輻射性能與多場景覆蓋能力。

生產制造測試

批量一致性測試：利用高吞吐量（如5G NR 8CC DL）縮短單臺設備測試時間，提升產線效率。

故障診斷：快速定位射頻模塊、基帶處理等環節的異常問題。

運營商驗收

網絡兼容性測試：模擬多運營商網絡環境，驗證設備在復雜干擾下的互操作能力。

VoNR（5G語音）測試：確保語音通話質量符合商用標準。

三、市場價值與競爭優勢

投資保護設計

兼容安捷倫（Agilent）原有軟件生態，支持SCPI命令與腳本復用，降低用戶遷移成本。

是德E7515B綜測儀是一個高度綜合的信令測試平臺，支持最新的3GPP第15版及更高版本，這使得用戶能夠在不同的5G NR 部署模式下，如非獨立組網（NSA)和獨立組網（SA),以及不同頻段，像FR1和FR2,與被測設備（DUT)建立5G 呼叫，并且，它能夠依據設備的射頻特性、協議一致性和關鍵的功能性指標執行信令測試，并且它還支持LTE和C-V2X信令格式，極大的拓展了測試應用范圍。

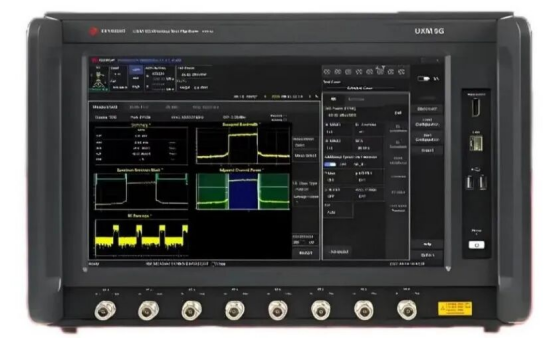

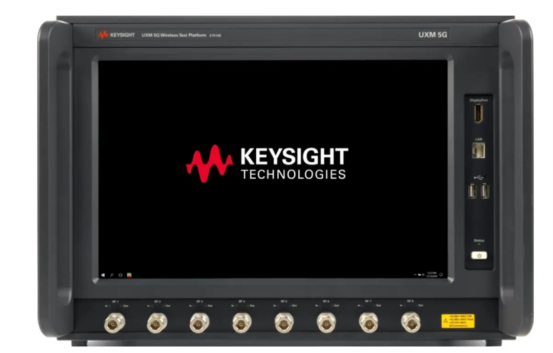

從硬件設計上來看，該綜測儀采用了高強度整合設計，具有小巧的外形，能有效的節省實驗室空間。在功能上，它更是表現卓越，支持5G NR 8CC DL 和4CC UL 2X2,以及LTE 2CC,每個射頻端口均提供高帶寬，可滿足多種復雜場景的需求。此外，通過使用公共接口單元和遠程射頻探頭前端（RRH),其頻率范圍能夠擴展到高中頻和毫米波，實現對不同頻段設備的全面測試。

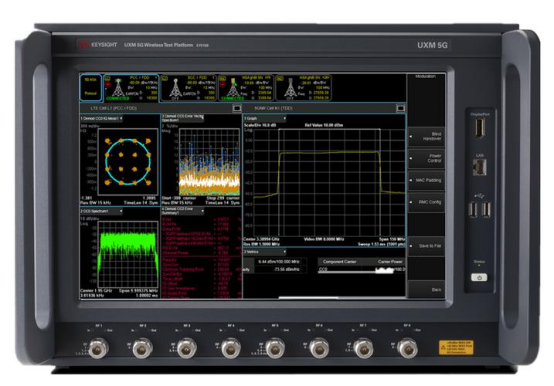

在實際操作方面，是德E7515B綜測儀也具備良好的易用性。例如，打開5G NR Test App測試軟件后，用戶可通過右側功能區的“Utility ->TA Mode Switch”輕松切換至NSA或SA 模式，再根據需求選擇“5G NR NSA”或”5G NR Standalone”,點擊“Apply”即可等待模式切換成功，確保測試過程中各項參數的一致性和準確性。在配置NR NSA參數時，無論是LTE小區參數設置，如Duplex Mode、Band、Channel等基本參數的設定，還是NR小區參數設置，像選擇TDD模式，設定sub6G頻段，并配置Band、SCS、Channel等關鍵參數，都有清晰的操作流程和界面指引。完成參數配置后，建立NR連接也十分便捷，開啟LTE小區，觀察“System ->Message Summary”界面，等待終端EUT與綜測儀完成注冊連接，待連接完成后，通過右側功能區的“NR-Cell Aggregation”即可連接NR小區。

四、總結

是德科技E7515B UXM 5G平臺通過高度集成的硬件架構與智能化軟件工具鏈，成為5G設備全生命周期測試的核心解決方案。其技術優勢不僅體現在多標準兼容性與測試效率上，更通過精準的故障診斷能力助力企業縮短產品上市周期。隨著5G-A（5G Advanced）標準推進，該平臺的擴展?jié)摿⑦M(jìn)一步凸顯其市場競爭力,成為5G設備開發的核心工具。無論是研發階段的協議驗證，還是量產階段的高效測試，該平臺都能提供可靠的技術支撐,其擴展性和靈活性將進一步凸顯其市場價值。對于需快速迭代的5G生態企業而言，該設備是提升測試效率、降低開發風險的關鍵選擇。

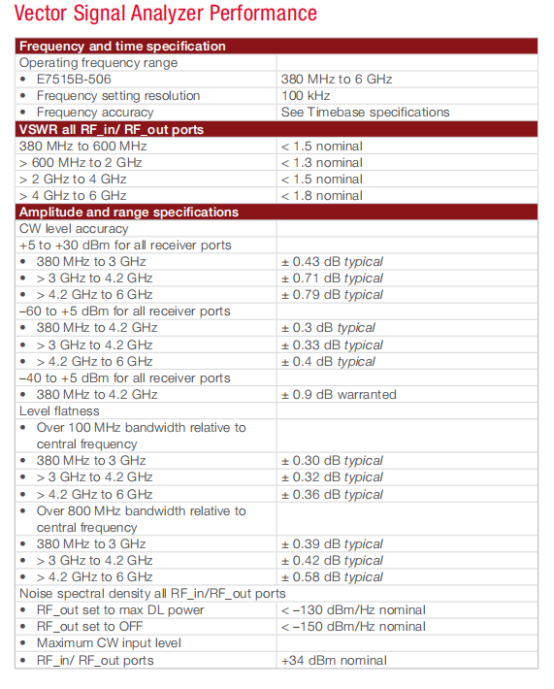

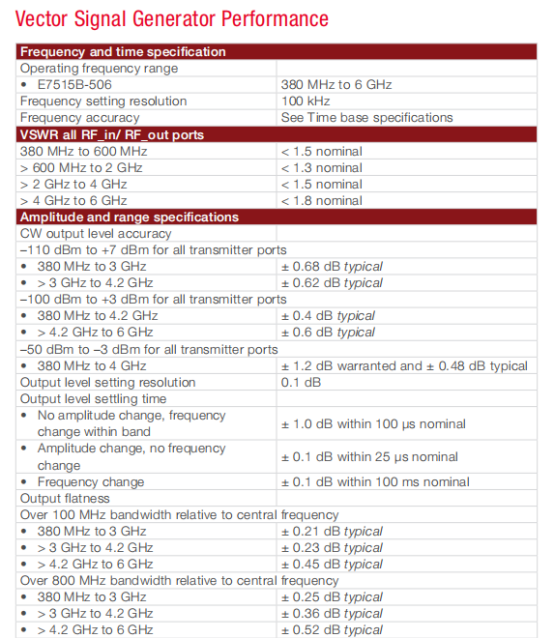

主要技術參數：

如果您對儀器使用有更多疑問或需要進一步的幫助，歡迎在評論區留言，我們將竭誠為您解答。關注我們，獲取更多技術干貨和行業資訊！

(注：文中插圖來源于儀器制造商官方網站公開手冊。)
