雷達測量與信號分析基礎——第一部分

雷達技術在軍事領域應用廣泛。地面雷達用于遠程威脅探測和空中交通管制。艦載雷達提供地對地和地對空觀測。機載雷達用于威脅探測、監視、測繪和高度測定。最后，導彈雷達用于跟蹤和制導。

當然，雷達在商業航空領域也有許多應用，例如空中交通管制（ATC）遠程監視、終端區空中交通監控、地面運動跟蹤和氣象監測。此外，短程雷達在汽車領域的應用也日益廣泛，用于防碰撞、駕駛輔助和自動駕駛。一些專用雷達還可以穿透霧氣、墻壁甚至地下進行成像。

現代雷達產生的復雜脈沖給測量帶來了巨大挑戰。為了提高探測距離、分辨率和抗干擾能力，人們開發了多種編碼方案，包括頻率和相位調制脈沖、頻率啁啾脈沖以及具有高帶寬的窄脈沖。

連續波雷達

雷達系統可以使用連續波(CW) 信號，或者更常見的是使用低占空比脈沖信號。CW 雷達的應用可以是簡單的非調制多普勒測速系統（例如警用和體育相關雷達），也可以使用調制技術來同時探測距離和速度。調制 CW 雷達有許多專業和軍事應用，例如海事/海軍應用、導彈制導和雷達高度計。由于連續射頻功率的限制，CW 雷達系統的探測距離相對較短。然而，它沒有最小探測距離，這使得 CW 雷達特別適用于近距離應用。

脈沖雷達

盡管雷達有多種連續傳輸類型，主要包括多普勒雷達，但絕大多數雷達都是脈沖雷達。脈沖雷達又分為兩大類：動目標指示器（MTI）雷達和脈沖多普勒雷達。MTI雷達是一種遠程、低脈沖重復頻率（PRF）雷達，用于探測和跟蹤遠距離（最遠可達約30公里）的小型（約2平方米）移動目標，其原理是消除地面雜波（也稱箔條）。MTI雷達適用于速度要求不高的情況（例如，“只需告訴我目標是否在移動”）。相比之下，脈沖多普勒雷達采用高PRF以避免“盲測速度”，其有效探測距離較短（約15公里），分辨率更高，并能提供詳細的速度數據。它常用于機載導彈進近跟蹤、空中交通管制和醫療應用（例如血流監測）。

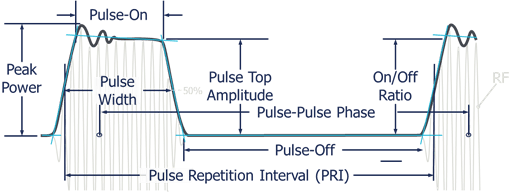

射頻脈沖特性（例如下圖所示）能夠揭示雷達性能的諸多信息。電子戰(EW) 和電子情報 (ELINT) 專家專門研究這些脈沖信號。脈沖特性提供了關于產生信號的雷達類型以及信號來源（例如帆船、戰艦、客機、轟炸機、導彈等）的重要信息。

脈沖雷達通常使用占空比極低的射頻脈沖（<10%）。其探測距離和分辨率取決于脈沖重復頻率（PRF）、脈沖寬度（PW）和發射功率。通常，較寬的脈沖寬度能提供更遠的探測距離，但分辨率較差。相反，較窄的脈沖寬度雖然探測距離較短，但分辨率更高。這種關系是雷達工程中一個基本的權衡問題。脈沖壓縮結合調制載波常用于提高分辨率，同時保持較窄的脈沖寬度，從而實現更高的功率和更遠的探測距離。

脈沖重復間隔(PRI) 是指脈沖周期重復前所花費的時間。它等于脈沖重復頻率 (PRR) 或脈沖重復頻率 (PRF) 的倒數，即每秒發射的脈沖數。PRI 非常重要，因?yàn)樗鼪Q定了雷達的最大無歧義探測距離。事實上，脈沖關閉時間可能更能準確地反映雷達系統的最大設計探測距離。

傳統雷達系統采用收發（T/R）開關，使發射機和接收機共用一根天線。發射機和接收機輪流使用該天線。發射機發出脈沖，在脈沖關閉期間，接收機監聽返回的回波。脈沖關閉時間是指接收機可以監聽反射回波的時間段。關閉時間越長，目標距離可以越遠，而不會因?yàn)榛夭ㄑ舆t而導致接收到的脈沖滯后于下一個發射脈沖。這會導致目標信號被錯誤地顯示為來自附近物體的反射信號。為了避免這種歧義，大多數雷達采用的脈沖關閉時間足夠長，使得來自非常遠物體的回波能量非常弱，不太可能在下一個脈沖的關閉時間內被錯誤地檢測到。

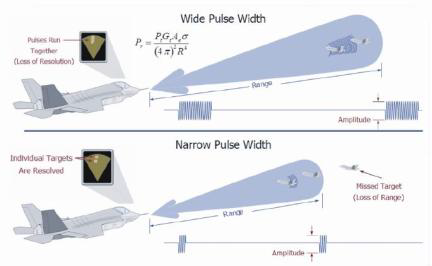

下圖說明了脈沖壓縮對于獲得良好距離和分辨率的必要性。較寬的脈沖寬度（PW）具有更高的平均功率，從而提高了探測距離。然而，較寬的脈沖寬度可能會導致來自近距離目標的反射回波在接收機中重疊或混雜在一起，從而被識別為單個目標。調制脈沖可以緩解這些問題，提供更高的功率和更精細的分辨率，從而區分近距離目標。

脈沖功率

影響雷達最大探測距離的另一個因素是發射功率。峰值功率是指脈沖中瞬時最大功率水平。功率下降、脈沖峰值幅度和過沖也是需要考慮的因素。

脈沖峰值幅度（功率）和脈沖寬度（PW）對于計算給定脈沖的總能量（功率×?xí)r間）至關重要。已知給定脈沖的占空比和功率，即可計算出發射的平均射頻功率（脈沖功率×占空比）。

雷達方程

雷達方程定義了雷達設計人員遇到的許多工程權衡。

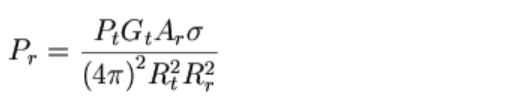

雷達方程將預期接收功率(P r) 與發射脈沖功率 (P t) 聯系起來；基于發射天線增益 (G t)、接收天線面積 (A r)、目標橫截面（又稱反射率）σ、發射天線到目標的距離 (R t) 以及目標到接收天線的距離 (R r)。

與許多通信系統不同，雷達系統會遭受極大的信號路徑損耗。其往返距離是典型通信鏈路的兩倍，并且目標的雷達截面和反射率也會造成損耗。正如雷達方程所示，分母中的距離項被提升到四次方，這凸顯了雷達信號所經歷的巨大信號功率損耗。

利用雷達方程，可以計算接收信號強度，從而判斷是否存在足夠的功率來探測反射的雷達脈沖。將多個脈沖組合起來以累積更大的信號功率并平均噪聲，也有助于提高探測范圍。

脈沖寬度

脈沖寬度是雷達信號的一個重要特性。脈沖越寬，在給定振幅下，脈沖所包含的能量就越大。發射脈沖功率越大，雷達的接收距離就越遠。

脈沖寬度越大，平均發射功率也越高，這會使雷達發射機的工作負荷更大。脈沖功率與平均功率之間的分貝差值可以通過脈沖寬度的對數除以脈沖重復間隔，再乘以十來輕松計算得出。

因此，傳輸距離受限于脈沖特性和傳播損耗。脈沖重復頻率（PRI）和占空比決定了返回回波的最大允許時間，而發射的功率或能量必須克服背景噪聲才能被接收器檢測到。

脈沖寬度也會影響雷達的最小分辨率。長脈沖產生的回波會在時間上重疊，導致無法確定目標的性質。長脈沖回波可能由單個大型目標（例如客機）或多個間距較小的目標（例如戰斗機緊密編隊）引起。如果分辨率不足，就無法確定回波中實際包含的物體數量。窄脈沖寬度可以減少回波重疊，提高分辨率，但會犧牲發射功率。

因此，脈沖寬度會影響雷達系統的兩項非常重要的性能——分辨率和探測距離。這兩項性能相互制約。脈沖寬度較大的遠距離雷達分辨率較低，而脈沖寬度較小的近距離雷達分辨率較高。

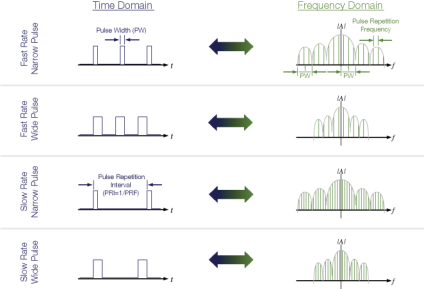

窄脈沖需要更大的帶寬才能正確傳輸和接收。因此，脈沖的頻譜特性也值得關注，必須在整體系統設計中加以考慮，如下圖所示。

雖然非調制脈沖雷達實現起來相對簡單，但它們也存在一些缺點，例如距離分辨率相對較差。為了更有效地利用發射功率并優化距離分辨率，雷達采用以下調制技術對脈沖進行調制：

· 線性調頻啁啾信號——最簡單、最常用的脈沖調制方案是線性調頻（LFM）啁啾信號。通過掃描脈沖內的載波頻率，可以使脈沖的每個部分都清晰可辨。這使得接收機能夠采用脈沖壓縮技術來提高距離分辨率和發射功率效率。

· 相位調制——相位調制也可用于區分脈沖的不同段，通常以二進制相移鍵控(BPSK) 的形式實現。存在一些特定的相位編碼方案，例如巴克碼，以確保編碼的正交性和距離分辨率。

· 跳頻——這種方法在一個脈沖內進行多次跳頻。當每個頻率在接收機中都對應一個具有適當延遲的濾波器時，所有信號段都可以在接收機中壓縮在一起。如果所有脈沖的跳頻序列保持不變，那么接收機的壓縮甚至可以使用簡單的表面聲波（SAW）濾波器來實現。跳頻脈沖使用的可變頻率模式可以降低對欺騙和干擾的敏感性，并有助于解決干擾問題。

· 數字調制——數字信號處理能夠?qū)崿F(xiàn)更復雜的脈沖調制。例如，使用類似于噪聲而非相干頻率的M進制PSK或QAM調制可以實現更有效的抗欺騙，從而增加檢測難度。其他信息也可以編碼到數字調制中。

脈沖壓縮

利用飛行時間測量目標距離的基本脈沖雷達存在局限性。對于給定的脈沖寬度，距離分辨率僅限于脈沖傳播的距離。當多個目標與雷達的距離幾乎相等時，最遠目標的反射波會與第一個目標的反射波重疊。在這種情況下，僅使用簡單的脈沖雷達無法區分這兩個目標。

使用較短的脈沖寬度是提高距離分辨率的一種方法。然而，較短的脈沖包含的能量相對較低，由于傳播損耗，會導致接收距離縮短。增加發射功率通常不切實際，例如對于飛機雷達而言，由于功率限制，就難以實現。

應對這些挑戰的方法是脈沖壓縮。如果脈沖能夠被有效地壓縮時間，那么回波就不會再重疊。脈沖壓縮可以將低幅度的回波從噪聲基底中“提取”出來。它是通過調制發射機中的脈沖來實現的，從而使脈沖的不同部分更容易被分辨。實際的時間壓縮是由雷達接收機完成的。

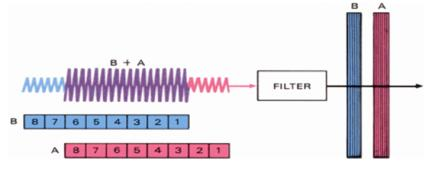

最常用的脈沖壓縮技術是線性調頻(LFM)。LFM 脈沖或啁啾信號是指脈沖起始于一個載波頻率，然后線性上升或下降至終止頻率。在接收機中，通過將信號通過匹配濾波器來實現壓縮，如下圖所示。該濾波器的延遲特性與 LFM 頻率范圍相匹配，并按載波頻率的比例延遲調制信號的各個部分。

當進入接收器的脈沖是目標回波時，由于目標表面各異，很可能出現多次近距離反射。如果壓縮信號處理器具有足夠的分辨率，它可以將每次反射分離成離散的窄脈沖。

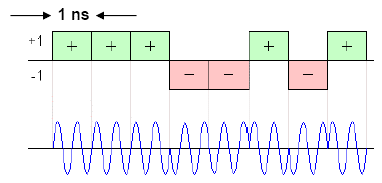

另一種常見的脈沖壓縮技術是采用二進制相移鍵控（BPSK）調制，使用如下所示的巴克編碼序列。巴克編碼是一種獨特的二進制模式，它僅在某一時刻具有自相關性。巴克編碼的長度可以從 2 到 13 位不等，相應的壓縮比為 2 到 13。接收端通過檢測脈沖中巴克序列的自相關來實現壓縮。

現在您已經對雷達信號有了基本的了解，接下來我們將學習如何測量它們。在下一期中，我們將探討雷達測量任務的生命周期，該生命周期會根據具體任務和所測量的雷達類型而有顯著差異。
