雷達測量與信號分析基礎——第二部分

雷達測量任務的生命周期

雷達測量所需的參數會因具體任務和待測雷達的類型而有很大差異。但無論您是從事雷達系統設計和組件選型，還是評估已部署的雷達，準確快速的測量能力都至關重要。

在進行雷達設計驗證時，需要確保發射信號正確，接收機能夠響應并檢測到正確的信號，并且發射機沒有發出雜散信號。意外輸出可能包括與所需脈沖相關的非預期信號（例如諧波、次諧波和鏡像混合產物），以及與所需脈沖無關的雜散輸出，例如內部本振輻射、數字時鐘耦合、射頻電路中的雜散振蕩、脈沖誤差等等。

cs> 可能還需要提及附近其他信號（例如 Wi-Fi、蜂窩基站等）在目標頻段內的干擾（環境因素）。

在現代軟件雷達領域，調制脈沖、線性調頻信號和其他波形通常并非由傳統的模擬電路生成，而是由數字信號處理器(DSP) 和直接數字合成 (DDS) 技術生成。這些數字技術直接在中頻 (IF) 或射頻 (RF) 頻率下生成復雜的信號。只有當合成的數字?jǐn)?shù)據通過數模轉換器 (D/A) 時，這些信號才會變成模擬信號。

在數字信號處理器（DSP）內部，一些細微的軟件代碼錯誤和數值誤差，例如濾波器常數選擇不當、數值舍入誤差或溢出誤差，都可能產生持續時間極短的干擾信號，這些信號可能與預期輸出幾乎沒有關系。單個DSP錯誤就可能導致瞬時射頻輸出錯誤或毛刺。這些問題在經過濾波、放大和傳輸后，會造成嚴重的干擾。

雜散輻射還會干擾部署區域內的其他射頻業務，如果它們與特定的發射機設計相關，通常會產生獨特的特征信號。寬帶雷達也可能將輻射“泄漏”到周圍頻譜中，造成超出指定頻譜范圍的意外干擾。

生產測試

生產測試旨在驗證每個制造的產品是否符合其規格。測試任務包括對組件進行調諧和校準，以及對模擬模塊、線性器和放大器組件進行補償和校準。測試結果必須準確且可重復，以確保最終產品能夠按預期運行。由于組件和子系統供應商會對其工藝進行更改，因此需要在整個產品生命周期內持續驗證其性能，且測試內容不得改變。

自動化測試降低了操作人員出錯的概率，而操作人員出錯是手動測試流程和手動操作測試設備的一大弊端。通過自動化，即使生產人員發生變更，測試結果也能得到復現。此外，培訓需求也能顯著降低。

信號監測

信號監測面臨著不同的挑戰。信號監測無需驗證特定規范，而是更側重于識別周圍區域可能存在的或極少出現的信號。這類干擾信號會干擾雷達或降低其效能。在搜索脈沖信號或干擾信號時，射頻分析儀在信號出現時不應出現“閃爍”。在進行分析之前，必須先發現、觸發并捕獲這些不常見信號或信號的瞬態特性。

干擾不僅可能表現為不常發生的問題，還可能表現為多個信號有意或無意地爭奪同一頻譜。使用傳統測試設備很難發現這種重疊信號。

基本射頻脈沖雷達信號

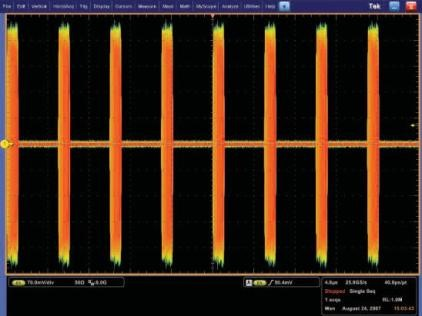

一個簡單的脈沖可以是短暫開啟后立即關閉的單一頻率信號。信號從發射天線發出，經目標反射后返回雷達。脈沖返回所需的時間代表了距離，即到目標的距離。示波器可以顯示發射脈沖的時域電壓波形，其中包括下圖所示的射頻脈沖的所有周期。

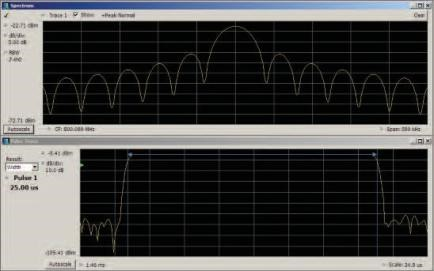

射頻檢測器可以用來繪制脈沖包絡線，而不是單個周期。這使得觸發更加容易。矢量信號分析儀(VSA) 或零跨度頻譜分析儀可以顯示幅度隨時間的變化。這相當于使用射頻檢測器。下圖屏幕截圖中的下方曲線是頻譜分析儀檢測到的單個射頻脈沖的包絡線，該脈沖的波形如下所示。

頻譜分析儀還可以顯示脈沖的頻譜。上圖所示的是經典的sin(x)/x（讀作“sin x/x”）脈沖頻譜圖。電壓頻譜分析儀 (VSA) 可以使用快速傅里葉變換 (FFT) 或其他離散時間頻率變換 (DTFT) 方法來繪制單個脈沖的頻譜圖。掃頻頻譜分析儀必須處于“最大軌跡保持”模式，或者必須以足夠慢的速度掃描，以確保屏幕上每個位置至少出現一個脈沖，從而提供完整的頻譜視圖。如果沒有額外的頻率處理軟件，示波器只能提供電壓波形。

發射器測試

現代雷達通常在易于處理的中頻(IF) 頻段產生脈沖，然后將中頻頻率轉換為最終的連續波 (CW) 頻率，最后放大到所需的高功率。在測試中頻系統的上變頻器或功率放大器時，除了脈沖分析儀之外，還需要雷達脈沖發生器。

有多種方法可用于生成雷達脈沖。任意函數發生器(AFG)、任意波形發生器(AWG)以及用于生成所需脈沖的軟件，可以利用直接合成法生成頻率高達10 GHz 及以上的基帶、中頻、射頻或微波信號。測試波形可以導入到發生器中，進行合成和回放。在模擬發射機組件的選擇和驗證過程中，通常需要生成信號，以測試設計和制造工藝的裕量。

接收器測試

當配套發射機尚未可用時，測試?yán)走_(dá)系統的接收機部分需要脈沖發生設備。然而，使用配套發射機可能無法驗證接收機在不同信號條件下的性能。這就需要一種能夠向生成的脈沖中添加干擾和失真的脈沖發生器。常見的干擾包括信道內和信道外信號以及噪聲，用于測試接收機的靈敏度降低或阻塞效應。這將有助于驗證接收機的功能極限。能夠?qū)?shù)字波形的任何部分進行任意變化的波形發生器可以滿足這一需求。
