4 種測量雷達信號脈沖調制的方法

現代雷達信號利用脈沖內調制或脈沖調制（MOP），例如線性調頻（LFM）或某種形式的相位調制（例如雙相巴克碼），來提高距離分辨率。它們還包含脈沖調制，以占用更多帶寬，從而降低截獲概率（POI）。此外，脈沖內調制還可以包含某種形式的通信或數據傳輸，例如在敵我識別（IFF）系統的二次監視雷達（SSR）中。這些系統采用各種MOP技術，例如頻移鍵控（FSK）或相移鍵控（PSK）。其他LPI技術包括脈沖間調制，例如脈沖間跳頻。

盡管這些技術為雷達系統帶來了顯著優勢，但也帶來了新的測量挑戰和要求。測試和測量儀器必須具備寬采集帶寬，并能在時域和頻域進行矢量信號分析。這使得雷達工程師和研究人員能夠同時考察脈沖的標量特性（上升和下降時間、脈沖寬度、脈沖重復頻率以及其他時域特性）和脈沖及脈沖序列的矢量或調制特性（脈沖內部和脈沖之間的頻率和相位偏差，以及脈沖內調制技術的調制分析）。

在這篇短文中，我們將探討運行在實時頻譜分析儀和寬帶示波器上的泰克軟件如何幫助您對雷達信號進行以下四項測量：

· 振幅與時間的關系

· 相位與時間

· 頻率與時間

· 更復雜的調制方案，例如BPSK、QPSK、QAM 等。

振幅與時間的關系

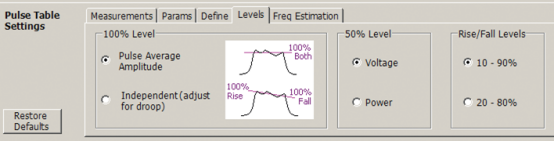

上升時間和下降時間的測量有兩種不同的定義。許多測量方法使用滿幅值的10% 到 90% 作為過渡時間的定義，但在某些情況下，定義范圍為 20% 到 80%。泰克SignalVu 軟件允許用戶選擇其中一種定義，如下圖所示：

這些點被定義為脈沖波形上的電壓點。然而，即使定義如此靈活，仍然不夠。如何確定脈沖的頂部會極大地影響過渡時間的定義。如果脈沖頂部平坦，則可以根據信號功率超過特定閾值來計算脈沖持續時間，不會出現問題。但是，如果脈沖頂部傾斜或下垂，則軟件可能會錯誤地計算下降時間。假設脈沖在其持續時間內下降了20%。上升過渡點位于頂部最高點的 90%，因此軟件會報告正確的上升時間。但是，由于脈沖下垂，“下降”的 90% 點將位于脈沖的中間位置，因此下降時間將非常不準確。SignalVu 包含一個補償選項來解決這個問題。

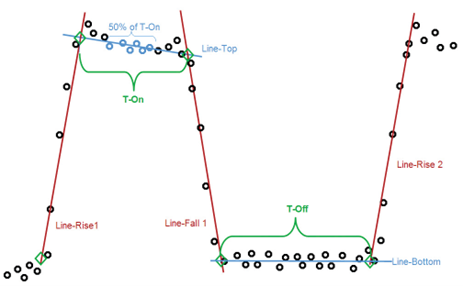

圖1. 50% 水平定義

脈沖波形“50%點”的定義有兩種標準。基帶脈沖測量通常假定脈沖的起始點和結束點是電壓波形的50%點（圖1）。然而，對射頻調制脈沖的測量有時假定50%點是以射頻功率而非電壓表示的。SignalVu軟件允許用戶選擇使用哪種定義來定義脈沖的起始點和結束點（圖2）。這些設置會影響脈沖寬度、周期、頻率偏差和誤差、相位偏差和誤差、紋波、下垂、導通功率以及脈沖間相位和頻率的測量結果。

圖2. SignalVu 捕獲脈沖并顯示上升時間和下降時間

相位與時間

在簡單的相位-時間圖中，相位參考點是采集記錄的起始點。SignalVu 軟件利用該參考點繪制相位與采樣點數（以時間表示）的關系圖。

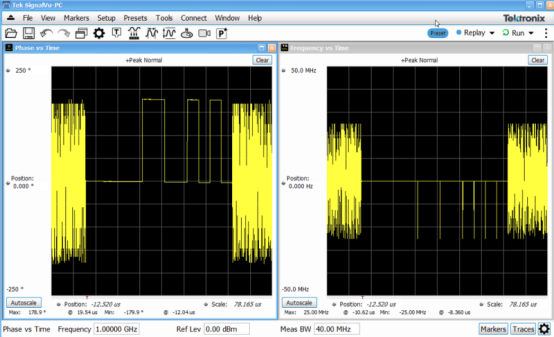

圖3 右側顯示的是頻率隨時間變化的曲線，左側顯示的是同一采集過程的相位隨時間變化的曲線。信號為單脈沖，采用 Barker 編碼相位調制。相位圖顯示了脈沖內的各個相位段。需要注意的是，對于這種編碼，第一段和第二段之間以及第三段和第四段之間的相位值保持不變，這使得圖中看起來有兩個相位段的寬度是其他相位段的兩倍。

圖3. 右側顯示頻率與時間的關系圖，左側顯示同一采集過程的相位與時間的關系圖。

頻率圖顯示出非常大的頻率突變，這是因?yàn)橄辔徽{(diào)制存在兩個問題。首先，各個頻段本身的相位并不連續。這雖然不會影響相位圖，但會在相位變化的瞬間造成較大的瞬時頻率調制。這種不連續性是一種非常短暫的寬帶頻譜“飛濺”，它可能在極短的時間內超出允許的頻譜范圍，干擾附近頻率的設備，甚至可能為該雷達系統產生可識別的“特征信號”。

第二個問題是，該發射機上似乎幾乎沒有帶寬限制濾波器。這加劇了這些相位不連續性。如果進行了濾波，頻率響應曲線就會變得平坦。

對于相位-時間圖，需要注意的是，由于相位參考點是采集記錄的起始點，如果記錄起始于脈沖內（觸發），則不同采集之間的相位可能相似。但如果記錄起始點是隨機的，則相位參考點位于脈沖間噪聲中。這將導致不同采集之間的相位參考點出現較大的隨機變化。

頻率與時間

頻率-時間顯示功能可以測量任何單個輸入信號（包括脈沖）的頻率。與任何調頻檢測器一樣，它會測量其檢測帶寬內所有信號的組合，因此用戶應限制儀器的捕獲帶寬，以排除除目標信號之外的任何其他信號。

SignalVu 軟件通過測量每個采樣點的相位來計算頻率隨時間的變化，然后將兩個相鄰采樣點之間的相位變化除以這兩個采樣點之間的時間間隔，公式為“f = ? ? / ?t”。圖 4 顯示了頻率從一個采樣點到下一個采樣點的變化曲線，橫軸為時間，方便用戶查看。需要注意的是，由于這只是相位變化隨時間的變化曲線，因此無需參考時間（主儀器的時基除外），并且頻率曲線顯示的是絕對頻率。

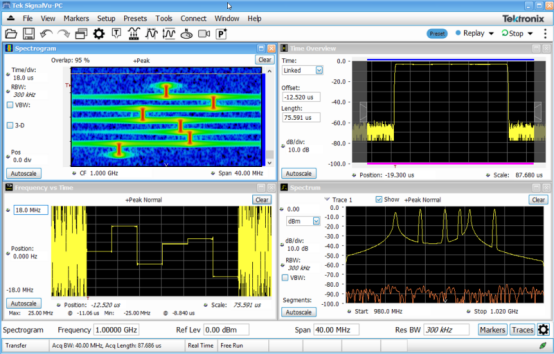

圖4. 相鄰樣本頻率變化圖

通用調制測量

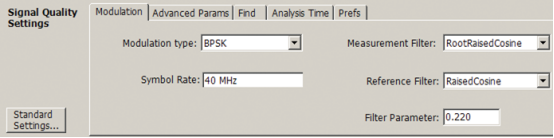

數字調制信號的分析更為復雜，因?yàn)闇y量內容包括脈沖的幅度和相位，并將其與特定的離散幅度和相位組合（符號）進行比較。這些測量通常需要用戶輸入調制類型、符號速率以及測量和參考濾波器參數，如圖5 所示。

圖5. 對數字調制信號進行分析需要輸入調制類型、符號速率以及測量和參考濾波器參數。

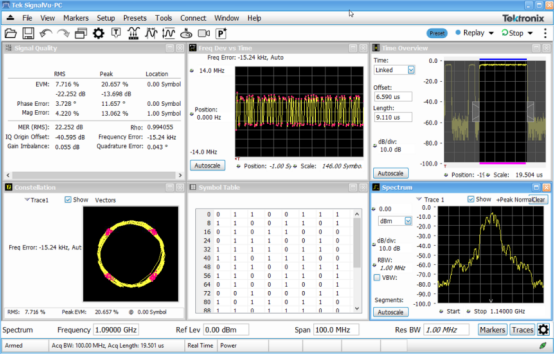

隨后，該儀器可以更精確地執行測量，并顯示符號星座圖、誤差圖、信號質量和解調后的符號表。圖6 左側顯示了高階 QAM 脈沖的星座圖，右側顯示了信號質量和頻譜圖。

圖6. 左側為高階 QAM 脈沖的星座圖，右側為信號質量和頻譜圖。

泰克公司提供種類繁多的適用于雷達脈沖的測試設備。其中包括具有專用脈沖測量功能和高達70 GHz 測量帶寬的儀器，以及具有雷達脈沖合成能力、瞬時帶寬接近 15 GHz 的信號發生設備。
