什么是示波器？

示波器以前稱為錄波器，是一種用于圖形化顯示電信號及其隨時間的變化情況的儀器。它通過連接傳感器來測量這些電信號，傳感器是一種能夠?qū)⒙?、光、熱等物理刺激轉化為電信號的裝置。例如，麥克風是將聲音轉換為電信號的傳感器。

從示波器的工作原理到如何找到合適的示波器，此處我們將為您介紹關于示波器的全面知識。

·示波器有什么用途？

·誰會使用示波器？

·示波器如何工作？

·示波器測量什么？

·示波器類型

·示波器、數字萬用表和電壓表的比較

·如何選擇最合適的示波器

·示波器的歷史

·示波器資源

示波器有什么用途？

示波器通常用于設計、制造或維修電子設備。工程師借助示波器測量電氣現象，迅速準確地解決測量中遇到的難題，從而驗證其設計方案，或確認傳感器是否處于正常工作狀態。

誰會使用示波器？

科學家、工程師、物理學家、維修技師和教育工作者可使用示波器來觀察信號隨時間的變化。汽車工程師可能會使用示波器將傳感器發來的模擬數據與引擎控制單元的串行數據關聯起來。與此同時，醫療研究員可能會使用示波器來測量腦波。這種儀器功能強大，用途廣泛。

示波器如何工作？

示波器主要有三種系統：垂直系統、水平系統和觸發系統。這些系統共同提供有關電信號的信息，因此示波器可以準確地重建電信號。下圖是示波器的框圖。

第一級處理信號電壓，對其進行衰減或放大，以優化信號的振幅，這被稱為垂直系統，因?yàn)樗蕾?lài)于垂直刻度控制。隨后，信號被傳送到采集模塊，這里的模數轉換器(ADC) 負責對信號電壓進行采樣，并將其轉換為數字格式值。水平系統則包含一個采樣時鐘，它為每個電壓采樣提供了精確的時間（水平）坐標。采樣時鐘驅動 ADC，其數字輸出作為記錄點存儲在采集存儲器中。觸發系統負責檢測輸入信號流中用戶指定的條件，并將其作為波形記錄的時間參考。顯示符合觸發標準的事件，以及事件前后的波形數據。

了解我們提供的選擇

示波器

高速數字化儀

探頭和附件

示波器測量什么？

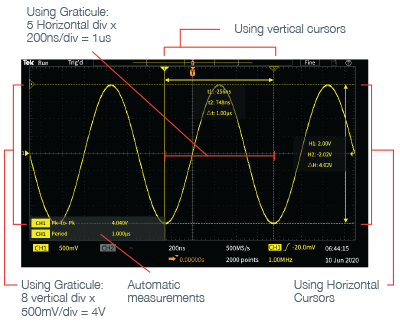

簡而言之，示波器測量電壓波。在示波器屏幕上，電壓垂直顯示在Y 軸上，時間水平顯示在 X 軸上。顯示屏的強度或亮度有時稱為 Z 軸。由此得出的圖表可以告訴您有關信號的許多信息，包括：

·信號的時間值和電壓值

·振蕩信號的頻率

·電路中通過信號表示的“移動部件”

·信號中的特定部分與其他部分相比出現的頻率

·是否有故障組件導致信號失真

·信號中有多少是直流電(DC) 或交流電 (AC)

·信號中的噪音部分

·噪音是否隨時間變化

示波器、數字萬用表和電壓表的比較

示波器、數字萬用表、電壓表—它們有什么區別，可以互換嗎？電壓表測量電路上兩點之間的電勢差。數字萬用表可以測量電壓，但它也可以測量電流和電阻。示波器可以顯示電壓隨時間的變化情況。通常情況下，隨著應用程序越來越先進，儀器也會越來越先進。

示波器類型

示波器可分為模擬和數字兩種類型。模擬示波器捕捉并展示電壓波形的原始狀態，而數字示波器則通過模數轉換器捕捉電壓波形，并將其以數字形式存儲。在調試和設計領域，數字示波器廣受工程師們的青睞。數字示波器一般分為五類，從經濟實惠的通用型到高端復雜型，價格逐漸上升，同時功能和精度也相應提升。

·數字存儲示波器(DSO)：這是一種傳統的數字示波器，專為低重復率或單次高速多通道設計應用打造。

·數字熒光示波器(DPO)：DPO 采用全新的示波器架構，與 DSO 不同，可實時提供 Z 軸（強度）信息。DPO 是適用于各種應用的最佳通用設計和故障診斷工具，它們經常被用于高級分析、通信屏蔽測試、間歇信號的數字調試、重復數字設計以及時序應用。

·混合信號示波器(MSO)：是一種DSO，MSO 用于顯示和比較模擬信號和數字信號。它憑借強大的數字觸發功能、高分辨率數據采集能力以及分析工具，成為了快速調試數字電路的首選儀器。

·混合域示波器(MDO)：這些示波器不僅具備與混合信號示波器相同的功能，還額外提供了內置頻譜分析儀，從而在模擬和數字功能的基礎上，進一步增加了射頻調試的能力。

·數字采樣示波器：對于需要分析超高速信號的應用，采樣示波器通過支持超低抖動采集功能，提供抖動和噪聲分析。對于重復信號，它能夠提供比其他示波器高出10 倍的帶寬和高速定時。

閱讀更多有關示波器類型和特性的信息，找到適合您應用的示波器。

如何選擇最合適的示波器

在選擇合適的示波器時，需要綜合考慮多個因素，包括帶寬、波形捕獲率、采樣率、上升時間、觸發能力以及價格等。就像相機的快門速度、照明條件和光圈都會影響其清晰準確地捕捉圖像的能力一樣，示波器的性能考慮因素也會顯著影響其獲得所需信號完整性的能力。要進一步了解這些標準以及它們與您的應用之間的關系，請閱讀我們關于如何評估示波器的深入探討。

示波器的歷史

1897年，德國物理學家卡爾·費迪南德·布勞恩發明了陰極射線管，并由此發明了第一臺示波器。幾十年后，AC Cossor公司對示波器進行了改進和升級。1934年，通用無線電公司（General Radio）發布了第一臺商用示波器，這也是第一臺在實驗室外使用的示波器。1946年，霍華德·沃勒姆和梅爾文·杰克·默多克創立了泰克公司（Tektronix），該公司后來發展成為世界領先的示波器制造商。此后，泰克公司不斷推出創新技術，包括1971年推出的第一臺數字示波器和2020年推出的首個示波器云端軟件解決方案——TekDrive 。示波器是每位工程師工作臺上的必備工具，甚至在歷史上許多著名電影中都有出現。您可以訪問泰克博物館網站，查看電影中出現的示波器完整列表。

示波器資源

數字示波器是幫助工程師應對當今嚴苛測量挑戰的關鍵。泰克是示波器領域的全球領導者，提供各種示波器，以滿足最先進應用的需求。立即選購示波器，或聯系泰克代表申請示波器演示。

還沒準備好“下手”？下載我們的示波器入門指南，了解選擇和使用最適合您應用的示波器所需的一切知識。
