泰克示波器拆解步驟解析

上圖是這次要拆解的示波器。

第一步拆提手

儀器左右兩側，提手與儀器的連接處均有白色的蓋子，蓋子上有2個缺口。

從缺口處將白色蓋子撬開。

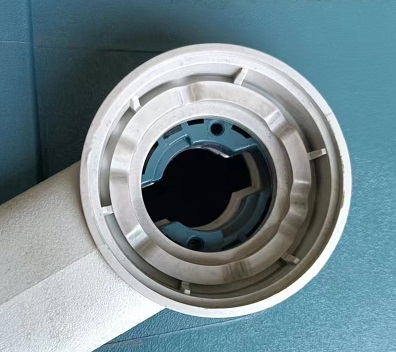

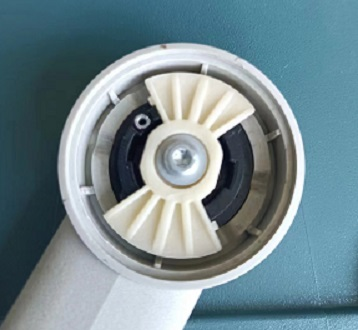

擰出上圖中間的螺絲釘，再取下類似兩個扇面狀的白色配件。

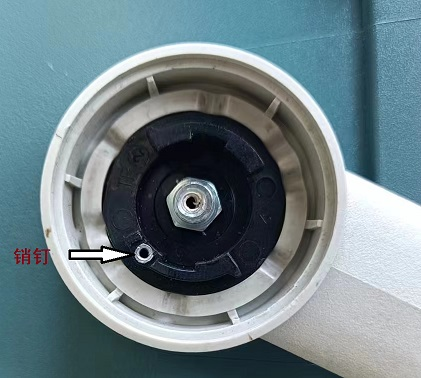

取下扇狀配件后，在圖中箭頭標識的地方有一個銷釘，將銷釘拔出。拔出后旋轉圖中黑色的配件。順時針或逆時針試一下，朝能轉動的方向轉到底，此時中間黑色的配件便能拔出。

拔出黑色配件后，提手的這側便和整機分離。同樣方法拆卸另一側。兩側都拆下后，取下整個提手。

第二步拆后殼

現在來看儀器的背面。

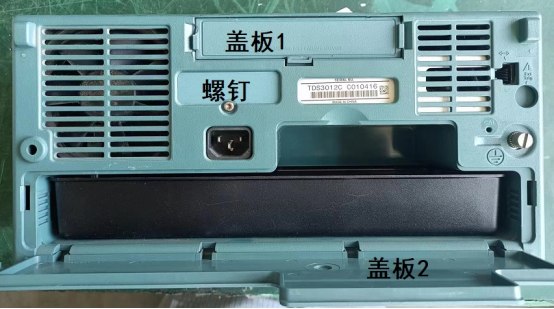

打開上圖中的蓋板2，取出里面的黑色塑料槽。拆下蓋板1和圖中的螺釘。此時將儀器的后殼整體拿下，后殼是套在機器上的。

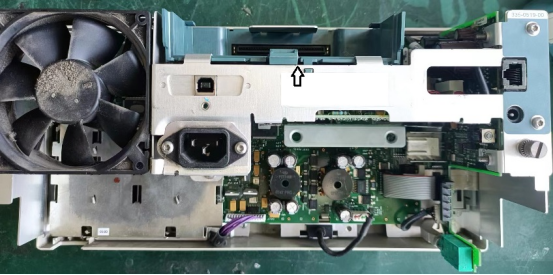

上圖箭頭指示的地方是一個綠色的配件，是通過多個卡扣扣在框架上的，需要將其取下。此時后殼算拆下來了。

第三步拆電源

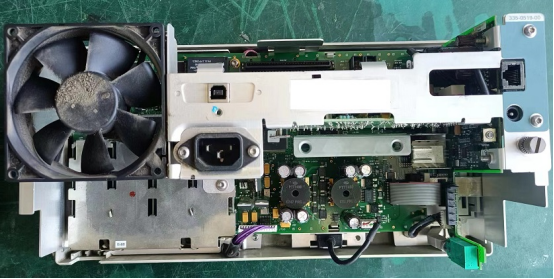

電源部分有4個螺釘固定，分別是風扇左側有1個，電源插座下方有1個，右側網口上下各1個。要注意的是電源部分和下面的電路板有多個連接線，需要一一拆下。螺釘和連接線拆下后，整體取下電源部分。

第四步拆主板

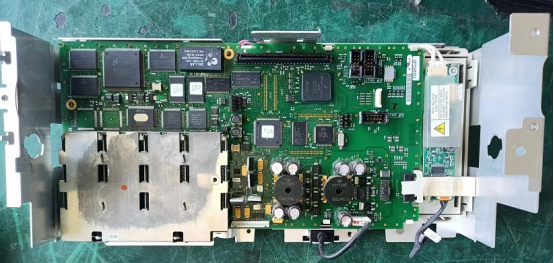

電源部分拆下后，下面就是主板（或取樣板）。拆主板前，需要將主板的框架和前面板組件分離。

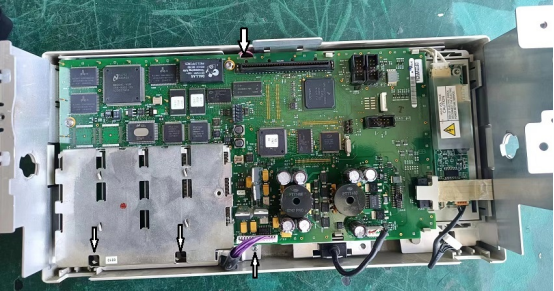

將上圖中箭頭指示的地方的4個螺釘拆下，這里同樣要注意其它的連接線。

拆下整體的主板框架后，拆主板。主板是通過2個螺釘和4個卡扣固定在框架上，這些都是比較明顯的。同樣要注意連接線。

第五步拆液晶屏

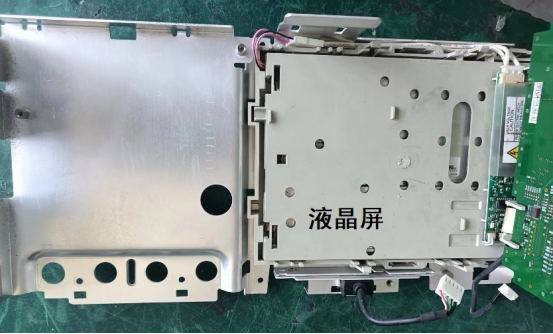

取下主板后，下面是液晶屏。看到的不是直接的液晶屏，液晶屏是放在類似盒子的配件中，這個配件再通過卡扣卡在框架上。慢慢撬開卡扣，整體取下類似盒子的配件，液晶屏便在里面。這里同樣要注意連接線。

第六步拆按鍵板

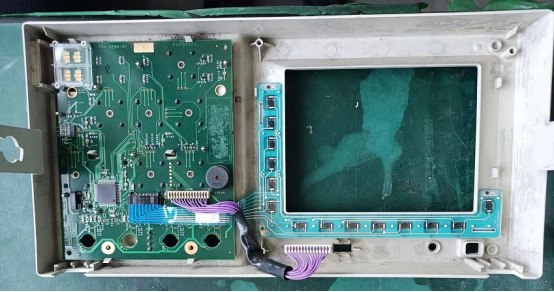

拆下主板框架后，剩下那部分就是前面板按鍵板了。

對于按鍵板，能看到其明顯的卡扣位置及線路插排等安裝情況，拆卸相對簡單。
