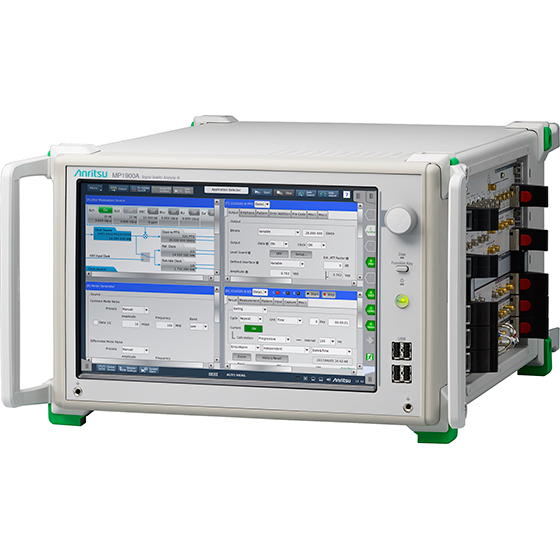

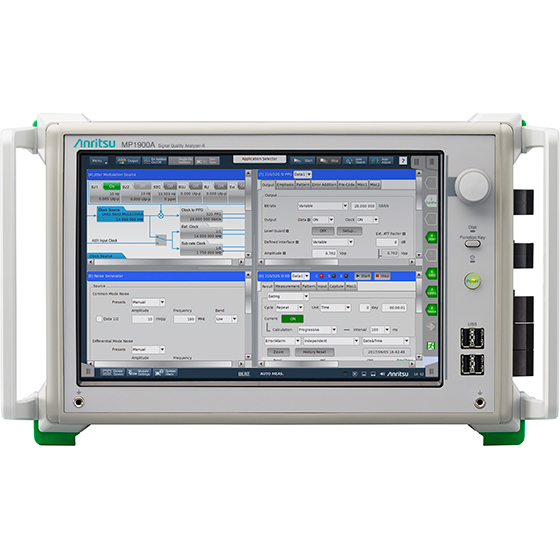

MP1900A 安立 Anritsu 誤碼儀
MP1900A系列是一款8插槽模塊化高性能BERT，支持NRZ和PAM4以及PCI Express/USB等總線接口的高速網絡接口的一體化物理層測量
- 最大傳輸容量為512 Gbit / s
- PAM4 PPG/ED (MU196020A/MU196040A)
Baud rate of 2.4 to 64.2 Gbaud*1
多通道可擴展性 4ch PAM4/NRZ
高速Tr / Tf 8.5 ps（20 - 80％）
低殘余抖動數據輸出170 fs rms（典型值）
高質量數據輸出，低噪聲，低失真
4抽頭強調（可變范圍20 dB）
ISI調整功能
FEC模式生成功能
Stressed裕度BER < E-12*2
內部時鐘恢復
PAM 4模式編輯器，符號錯誤測量 - 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）
- 電壓噪聲附加功能(Common/Differential/White Noise)
- 使用DUT BER計數器功能測量抖動容限
*1: ED（超過32.1 G）將來會得到支持
*2: 符合CEI標準的PAM 4波形輸入了的時候
*2: 符合CEI標準的PAM 4波形輸入了的時候
PAM4 Solution (Max. 64 Gbaud at 1CH)
高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)
- 傳輸容量最大512 Gbit/s，一個主框架最多可擴展至16ch（配備8個32 Gbit/s 2ch PPG插槽）
- 一體化支持高速網絡、PCIe等總線接口或雙向測試
- 新寬帶32 Gbit/s SI PPG/ED（MU195020A/MU195040A）
- 比特率2.4 Gbit/s到32.1 Gbit/s
- 支持NRZ/PAM4
- 10階加重
- 可變ISI功能
- 多頻段CTLE（8 Gbit/s、16 Gbit/s、28 Gbit/s帶寬）
- 隨機抖動的內部抖動輸出低至115 fs rms（典型值）
- 高靈敏度的數據輸入，典型值達15 mV（眼高）
- 可選1ch/2ch
- PCI Express鏈路訓練、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）
- USB 鏈路訓練、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）
- 增加抖動和測量抖動容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）
- 電壓噪聲增加功能（普通、差動式、白噪聲，使用MU195020A/MU195050A）
NRZ Solution (Max. 32 Gbit/s at 1ch)
