中波紅外波長，內置氣體凈化功能和高階截止濾波器

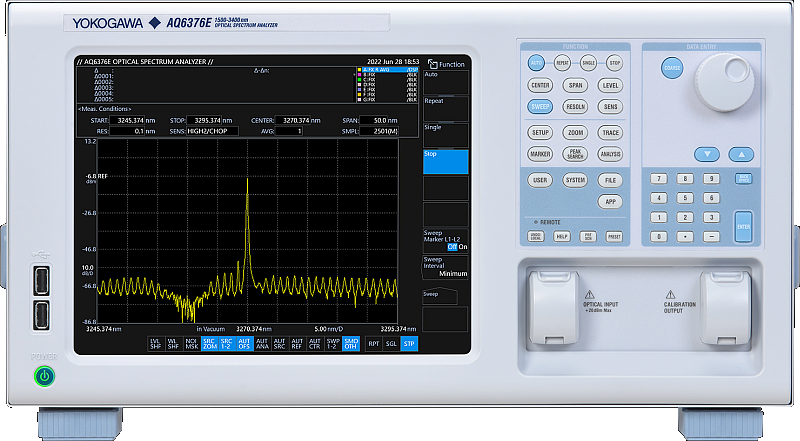

AQ6376E 是我們臺式光譜分析儀的最新版本，其波長覆蓋范圍遠遠超出了我們之前型號的近紅外范圍，延伸至中紅外區域，測量范圍覆蓋1500 nm到 3400 nm。

常見的應用包括檢測諸如一氧化碳（CO）、二氧化碳（CO?）、氮氧化物（NOx）和碳氫化合物氣體（CxHy）等氣體，用于環境科學研究。

與長波長型號類似，它還具有額外的優勢，比如輸入端口/輸出端口的氣體凈化功能、內置的用于消除高階衍射光的截止濾波器，以及一種全新的兩倍速模式，該模式的掃描速度比標準掃描模式快 2 倍。

主要功能概述

• 長波長范圍：1500 至 3400 納米
• 氣體吹掃口用于減少水蒸氣的影響
• 內置高階衍射光截止濾光片
• 雙倍速模式進一步提升快速測量速度
• 高靈敏度，低至-65 dBm
• 分辨率高達0.1納米
• 近距離動態范圍寬（55dB）
• 快速自動校準
• 自由空間光輸入，實現最大靈活性、低維護成本和高可靠性
• 適用于單模和多模光纖
• 激光光譜技術在環境氣體傳感方面表現出色

• 是電信波段至 3.4μm 波長范圍內光學器件研發和制造的必備工具

新功能

清除功能

由于AQ6376E具有高分辨率和高靈敏度，它實際上可以檢測空氣中水分子的存在。水蒸氣在近紅外波長區域被檢測，并且可能與被測器件在該特定區域的光譜特性重疊或掩蓋其光譜特性。

AQ6376E 通過后面板上的端口持續向單色儀供應氮氣等純凈吹掃氣體，可以減少水蒸氣吸收的影響，并提供比以往任何時候都更可靠、更準確的測量結果。

內置高階衍射光截止濾光片

由于采用了衍射技術，單色儀在某些情況下可能會產生高階衍射光，其波長等于輸入波長的整數倍。

AQ6376E 通過內置濾光片濾除波長低于 1500 nm 的入射光，顯著降低了高階衍射光對測量結果的影響。因此，測量數據始終可靠，并能真實反映被測信號。

雙速模式

與標準掃描模式相比，掃描速度最多可提高 2 倍，而標準靈敏度值僅增加 2 dB。

長波長范圍：1500nm 至 3400nm

AQ6376E 不僅涵蓋了通信中使用的波長范圍，還涵蓋了用于環境傳感、醫療、生物和工業應用的 3μm 區域。

高靈敏度：低至-65dBm

AQ6376E 采用高動態范圍、低噪聲的光電探測元件和電路，能夠測量 +13dBm 至 -65dBm 的光功率。這使得它能夠精確測量高功率和低功率光源。

根據具體測試所需的測量速度，測量靈敏度可在 7 個值中選擇。

高分辨率和寬動態范圍

AQ6376E采用雙程單色儀結構，實現了高波長分辨率（0.1 nm）和寬近場動態范圍（55 dB）。因此，可以分別測量位置相近的信號和噪聲。

高速測量

更高的效率

高速掃頻

AQ6376E采用專有的掃描技術，實現了比使用單色儀的傳統測量系統快得多的掃描速度。100納米跨度的最大掃描時間僅為0.5秒。

快速命令處理和數據傳輸

AQ6376E 采用高速微處理器，實現了非常快的命令處理速度，以太網接口的數據傳輸速度比 GP-IB 快 100 倍。

快速自動校準

注：也可以使用外部參考源進行波長校準。

自由空間光輸入

AQ6376E 采用自由空間光輸入結構，即儀器內部沒有安裝光纖。

這個巧妙的解決方案是：

• 無需擔心，因為內部纖維不會被刮傷或弄臟。
• 無需維護，因為無需清潔內部光纖。
• 該儀器用途廣泛，可同時兼容 /PC 和 /APC 連接器。
• 該儀器具有雙重用途，可同時兼容單模和多模光纖，且不受多模-單模光纖匹配帶來的高插入損耗的影響。

面向被測設備 (DUT) 的測試應用程序簡化了測試過程

應用模式 (APP) 將 OSA 轉變?yōu)閷Ｓ糜诒粶y器件 (DUT) 的多功能設備。APP 模式提供 DUT 專屬的用戶界面，引導用戶從配置設置到測試結果輸出，無需關注其他 OSA 設置。AQ6376E 預裝了多個標準應用，包括 DFB-LD 測試、FP-LD 測試和 SC 光源測試。其他可選應用可從橫河測試測量網站下載。

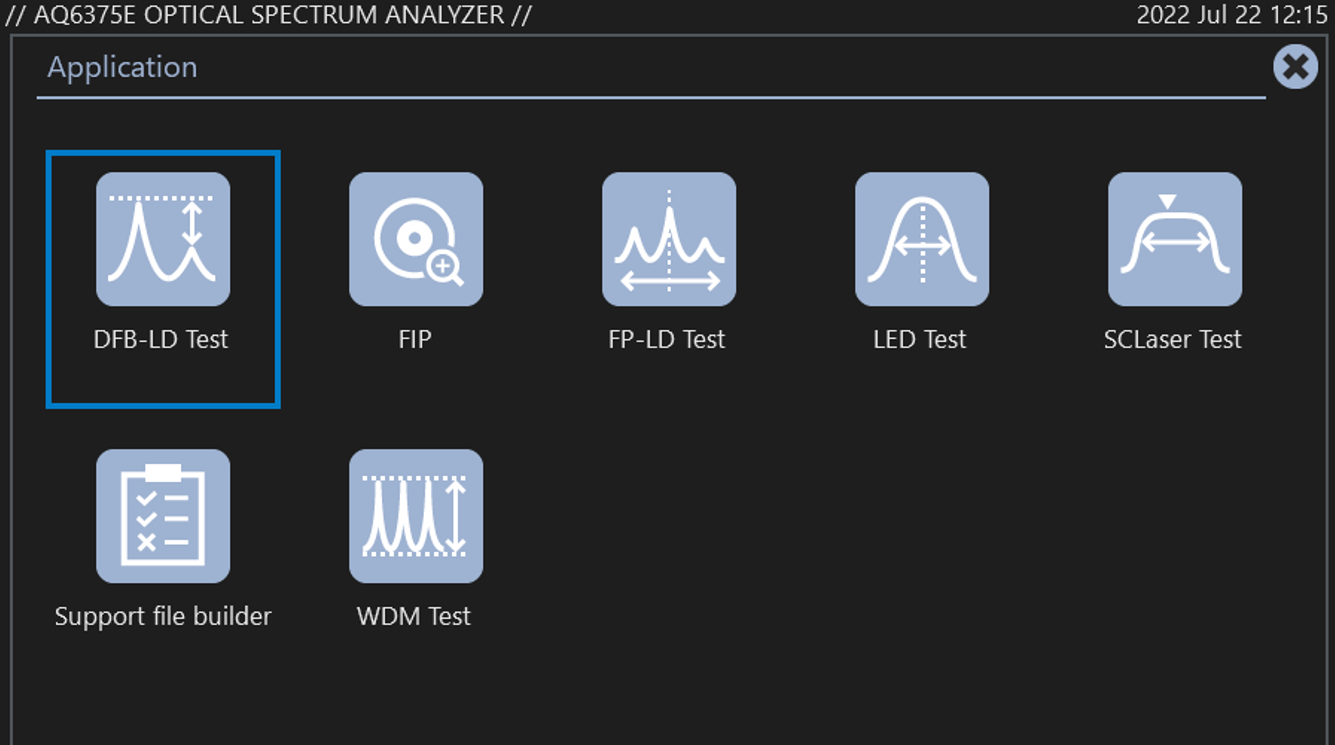

APP菜單窗口

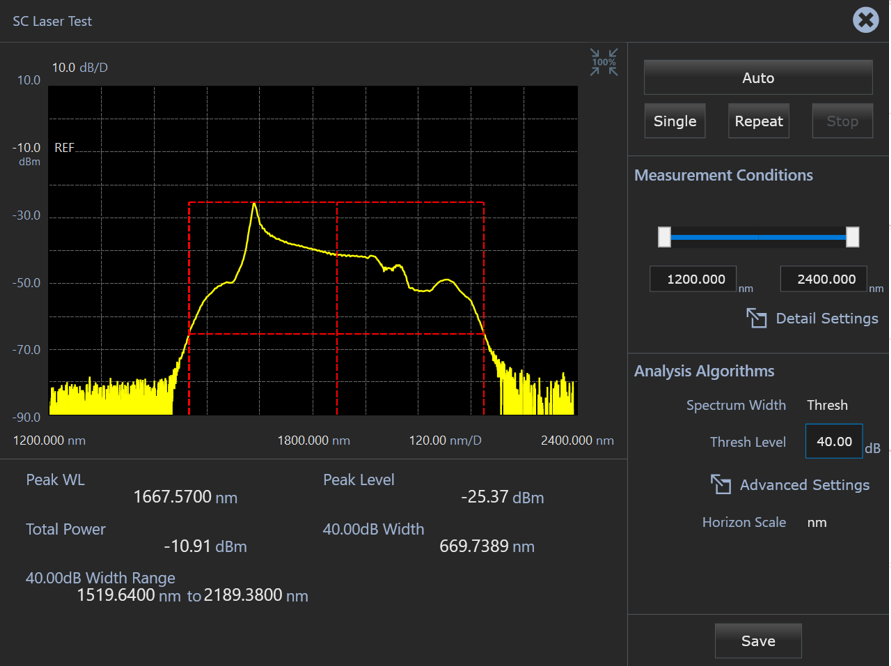

SC光源測試應用程序
