頻譜儀關于零頻信號的解析說明

在射頻測量中，頻譜分析儀（簡稱頻譜儀）顯示屏中心頻率為零赫茲（0 Hz）時出現的信號，即所謂的“零頻信號”，是一個常見但容易引起誤解的現象。本文旨在深入解析零頻信號的產生原因、本質以及如何正確識別和處理它，確保測量結果的準確性。

一、什么是零頻信號？

零頻信號，顧名思義，是指在頻譜儀中心頻率設置為0 Hz 時，在屏幕中心或附近觀察到的信號響應。它通常表現為一個窄帶的尖峰或抬高的噪聲基底。

關鍵認知：零頻信號通常不是真實的、存在于被測設備（DUT）中的直流或極低頻信號。 絕大多數現代頻譜儀測量的是交流射頻信號，其輸入端口通常包含隔直電容，會阻止真實的直流信號進入混頻器。因此，我們看到的“零頻信號”本質上是頻譜儀自身內部電路產生的虛假響應。

二、零頻信號的主要產生原因

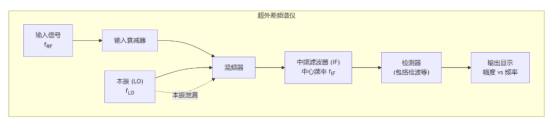

零頻信號的產生主要與頻譜儀的核心工作原理——超外差式結構有關。其根源可追溯至以下幾個關鍵環節：

本振泄漏（LO Leakage）

·

原理：頻譜儀的第一本地振蕩器（LO）會產生一個高頻正弦波，用于與輸入信號進行混頻。由于電路的不理想性，極少量的本振信號可能會通過空間輻射或內部耦合，直接泄漏到混頻器的中頻（IF）輸出端。

·

·

表現：當頻譜儀的中心頻率設置為0 Hz 時，實際的本振頻率（f_LO）正好等于第一中頻（f_IF）。此時，泄漏的本振信號與自身混頻（f_LO - f_LO = 0），就會在零頻處產生一個虛假的直流響應。這是零頻信號最普遍和最主要的原因。

·

·

混頻器的自產項（mixer self-generated products）

·

原理：混頻器是一個非線性器件，其過程會產生大量的雜散信號。即使沒有輸入信號，混頻器在其本振信號的驅動下，自身也會產生一些低階的交調產物，其中就包括頻率為0 Hz 的成分。

·

·

參考信號饋通（Reference Feedthrough）

·

原理：頻譜儀內部的高穩定度參考時鐘（如10 MHz）及其諧波可能會耦合到信號通路中。當這些信號的頻率正好與中頻相等時，也會在零頻處產生響應。

·

·

直流偏移（DC Offset）

·

原理：頻譜儀中頻放大和信號處理電路（如ADC）可能存在微小的直流偏置誤差。這個微小的直流偏移會被后續的電路當作一個“信號”進行處理，最終在零頻處顯示出來。

·

·

三、如何識別和區分零頻信號

正確區分虛假的零頻信號和真實的待測信號至關重要。以下是幾種實用的方法：

頻率偏移法（最有效的方法）

·

操作：輕微改變頻譜儀的中心頻率（例如，從0 Hz 偏移到 100 kHz 或 1 MHz）。

·

·

判斷：如果“零頻信號”隨之移動，則它是一個虛假響應。例如，中心頻率設為 100 kHz 后，該信號出現在 100 kHz 處，這證實了它是與本振相關的雜散。

·

·

如果該信號牢牢固定在0 Hz 不動（且頻譜儀輸入端的隔直電容已被移除或 bypass），則它可能是一個真實的直流或極低頻信號。但這在標準射頻測量中極為罕見。

·

·

改變分辨率帶寬（RBW）

·

操作：調整RBW 的設置。

·

·

判斷：真實的信號其帶寬是固定的，改變RBW 會影響其顯示寬度和幅度。而由本振泄漏等產生的零頻響應通常非常窄，其顯示形狀會顯著隨 RBW 的變化而變化（RBW 越窄，它看起來越尖）。

·

·

輸入終端法

·

操作：在頻譜儀輸入端連接一個高質量的50 歐姆終端負載。

·

·

判斷：如果連接負載后零頻信號依然存在，則有力地證明了它是頻譜儀自身的內部產物，而非來自外部的真實信號。

·

四、如何減小或避免零頻信號的影響

雖然無法完全消除，但可以采取以下措施最小化其影響：

避免在零頻附近進行測量：這是最根本的解決方案。在進行射頻測量時，幾乎沒有必要將中心頻率設置為絕對的0 Hz。只需將中心頻率設置到您關心的實際頻率（如 2.4 GHz、5.8 GHz）即可，零頻雜散會落在很遠的地方，通常不會造成干擾。

使用交流耦合（AC Coupling）： 確保頻譜儀輸入通道設置為“AC Coupling”，這會利用內部的隔直電容阻斷真實直流信號，雖然它無法消除儀器自身產生的零頻響應，但可以防止外部直流電壓損壞昂貴的混頻器。

定期校準：按時對頻譜儀進行官方校準，可以確保儀器處于最佳狀態，將本振泄漏等參數控制在指標規定的范圍內。

參考操作手冊：高級頻譜儀的技術指標中通常會給出“本振饋通”或“剩余響應”的電平值，用戶手冊也可能提供針對特定型號的優化建議。

五、總結與要點

零頻信號本質是假信號：它主要是頻譜儀內部電路（特別是本振泄漏）產生的人工產物，而非真實的外部信號。

核心成因是超外差原理：本振泄漏與自身混頻是產生零頻響應的最主要機制。

識別靠“頻率偏移”： 最可靠的鑒別方法是輕微改變中心頻率，觀察信號是否隨之移動。

應對策略是“避開”： 在正常的射頻測量中，應避免將中心頻率設置為 0 Hz，從而完全避開這個虛假響應的干擾區域。

理解零頻信號的來源和特性，是正確使用頻譜儀、獲得精準測量結果的基礎技能之一。它體現了操作者不僅是在使用儀器，更是在理解其工作原理。
