網絡中的光頻譜分析儀

近期，多個高帶寬網絡進行了升級，引入了可重構光分插復用器（ROADM），以提高效率和靈活性。ROADM 允許網絡遠程調整高速鏈路上丟包或加包的波長數量，從而優化帶寬——例如，在不需要帶寬時不丟包。

ROADM 的核心是波長選擇開關 (WSS)，它用于將任何波長重定向到任何方向；WSS 的運行獨立于顏色、方向和沖突。雖然這確實提供了網絡靈活性、可擴展性和安全性，但也改變了測試規則。

接收機的功能是為解調器提供從接收到的光信號中提取出的最純凈的電信號。為了確定信號在密集波分復用器 (DWDM) 系統中傳輸?shù)馁|(zhì)量，需要使用光頻譜分析儀 (OSA) 來測量該信號的光信噪比 (OSNR)。OSA 可以表征每個信道在接收機處的峰值功率與噪聲基底之間的“余量”；該值指示接收信號的可讀性，隨著遠距離應用對傳輸極限的要求越來越高，這一參數的重要性也日益凸顯。

OSNR 是信號（或有效信息）與背景噪聲的比值。OSNR 提供有關誤碼率 (BER) 的間接信息，因此它是從測量頻譜中獲得的最有用的參數，這也是為什么它被列為 ITU-T G.692 建議書和 ITU-T G.959.1 建議書中的接口參數的原因。

常規OSNR測量方法

根據IEC-61280-2-9標準，確定光信噪比(OSNR)的傳統方法是插值法。該方法要求測量兩個峰值中間點的噪聲水平，并進行線性插值。然后可以估計峰值以下的噪聲，并計算OSNR。

該方法做出了兩個假設，這兩個假設對于非下一代網絡是準確的：首先，它假設這種噪聲在分析頻帶內是平坦的；其次，它假設通道之間的信號實際上會下降到噪聲水平。

假設1：平坦噪聲

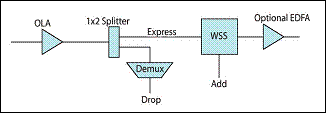

ROADM 的示意圖如下所示。ROADM 通常放置在重要節點上，由于它取代了路由器，因此 ROADM 本身不進行信號再生。所以，需要使用光線路放大器來增強信號，然后再將其送入 ROADM。之后，WSS 用于在任何給定時間選擇哪個波長的信號發送到哪個節點。

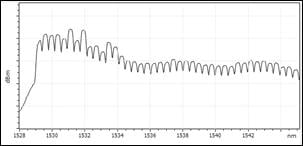

寬帶信號（例如任何放大器的放大自發輻射噪聲）經過任何 WSS 后會被濾波，輸出或多或少是濾波器（或經過多個 ROADM 后的級聯濾波器）的圖像。

顯然，在這種情況下，噪聲平坦的假設并不成立。因此，使用插值法會低估噪聲水平，導致對性能的錯誤評估，從而造成一種虛假的安全感。

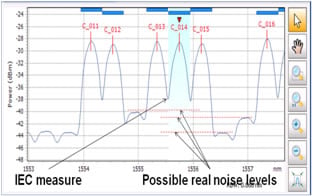

以下圖中的通道 13 為例，使用插值法的傳統 OSA 會將噪聲測量到紅色條形所示的位置，而實際噪聲位于藍色條形所示的位置。OSNR 值并沒有測量值和感知值那么高，因此必須在噪聲顯著的位置進行測量，即在峰值以下的位置，這被稱為帶內 OSNR。

假設2：達到信道間的噪聲水平

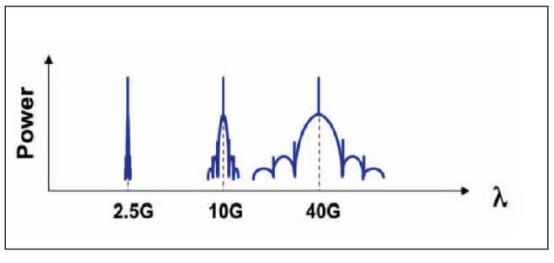

更快的比特率（例如 40 Gbit/s）的出現帶來了更加復雜和寬廣的頻譜形狀，如下圖所示：

為了盡可能獲得更大的帶寬，由于大多數長途和城域網絡已經為 50 GHz 信道間隔做好準備，因此在處理更高速率時也需要保持這一間隔。這意味著光信號之間的間隔很小，并且可能存在重疊，從而掩蓋了它們之間的噪聲基線。

使用插值法會導致噪聲水平被高估，這反過來會表明性能不如實際那么好，并且網絡存在問題。

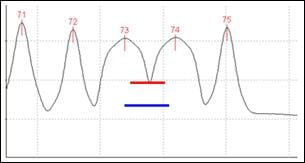

以下圖中的通道 73 和 74 為例，使用插值法的傳統 OSA 會將噪聲測量到紅色條形所示的位置，而實際噪聲位于藍色條形所示的位置。在這種情況下，OSNR 高于測量值和感知值。如前所述，噪聲必須在其顯著的位置進行測量，即在峰值以下，這被稱為帶內 OSNR。

應對混合

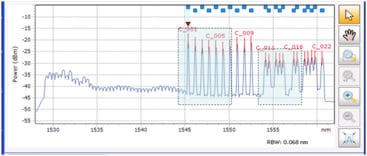

一個復雜的下一代網絡很可能同時包含 10 Gbit/s 和 40 Gbit/s 的信號，所有信號都通過級聯的 ROADM 進行傳輸，因此上述兩種情況/假設都適用。以下是一個示例：

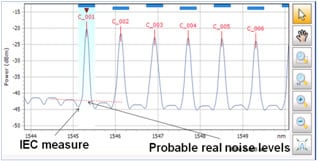

第一個高亮區域（包含前 10 個信道）對應于 10 Gbit/s 的傳輸條件，此時噪聲基底清晰可見，但噪聲顯然并不平坦（1545 nm 之前的波段證明了這一點）。下面高亮顯示的是傳統 OSA 可能犯的錯誤：

頻道號 插值 OSNR

(dB) 真實 OSNR

(dB) 誤差

（dB）

1 24.09 21.27 2.82

2 23.28 22.57 0.71

3 22.84 21.93 0.91

4 22.80 20.65 2.15

5 22.41 19.90 2.51

6 22.00 19.34 2.66

7 22.48 19.28 3.20

8 23.08 19.79 3.29

9 23.14 20.40 2.74

10 23.92 20.49 3.43

第二個突出顯示的區域，從 11 頻道到 22 頻道，揭示了另一個問題：較大的信號掩蓋了噪聲線（以及噪聲不平坦的事實）：

頻道號 插值 OSNR

(dB) 真實 OSNR

(dB) 誤差

（dB）

11 14.98 17.73 -2.75

12 14.32 16.65 -2.33

13 14.44 17.93 -3.49

14 13.4 18.1 -4.70

15 15.28 19.12 -3.84

16 14.63 18.1 -3.47

17 14.85 17.49 -2.64

18 14.55 18.55 -4.00

19 13.4 17.63 -4.23

20 13.63 17.79 -4.16

21 15.06 18.39 -3.33

22 17.69 20.35 -2.66

因此，無論您目前擁有或計劃部署何種類型的下一代網絡，只要它包含 ROADM 或 40 Gbit/s 及更高速率的調制方式，任何傳統的 OSA 都無法提供準確的測量結果。正因如此，基于混合檢測技術的下一代 OSA 才能用于精確的帶內 OSNR 測量。
