如何使用頻譜分析儀測量相位噪聲

在現代電子通信、雷達、導航等眾多領域，相位噪聲是評估信號源質量的關鍵指標之一。相位噪聲會影響信號的頻譜純度，對系統的性能產生重要影響。頻譜分析儀作為一種廣泛使用的測量儀器，能夠有效地測量相位噪聲。下面將詳細闡述頻譜分析儀測量相位噪聲的原理、方法及注意事項。

一、相位噪聲的基本概念在射頻微波領域，我們通常用頻率和功率來評價一個信號的質量。對于連續波信號（CW），比如晶振和信號發生器，我們會說頻率是多少Hz，功率是多少dBm。相位噪聲也是一個重要的指標，它定義為在某個工作頻點附近一定頻偏處的噪聲功率譜密度與工作頻點功率的比值。通常我們關心的是單邊相位噪聲，單位是dBc/Hz。

· 相位噪聲對信號的影響是什么？

理想的連續波信號只有一根譜線，但實際信號由于受到各種因素的影響，如器件的熱噪聲、電源噪聲等，會在載波頻率附近產生一定寬度的噪聲頻譜。一個好的信號源或振蕩器具有非常低的相位噪聲，這意味著它輸出的頻譜純度很高。這在整個系統中能保證更好的射頻鏈路指標和性能。

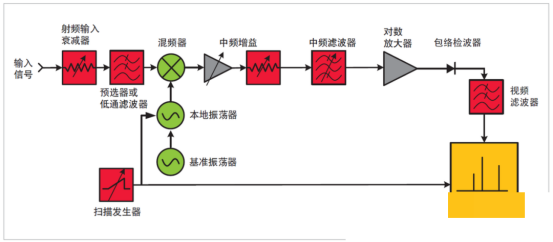

二、頻譜分析儀測量相位噪聲的原理頻譜分析儀本質上是一種頻域測量儀器，能夠?qū)⑤斎胄盘柗纸鉃椴煌l率分量，并測量各頻率分量的幅度。在測量相位噪聲時，頻譜分析儀利用了相位噪聲與信號頻譜之間的關系。當信號存在相位噪聲時，其頻譜不再是單一的譜線，而是在載波頻率周圍出現噪聲邊帶。頻譜分析儀通過測量這些噪聲邊帶的功率譜密度，進而計算出相位噪聲。具體來說，頻譜分析儀通過混頻器將輸入信號與內部本振信號進行混頻，將不同頻率的信號變換到中頻范圍內，然后經過濾波、放大等處理后，由檢波器檢測出信號的幅度。在測量相位噪聲時，頻譜分析儀設置特定的分辨率帶寬（RBW），對偏離載波一定頻率處的噪聲功率進行測量。通過多次測量不同偏移頻率處的噪聲功率，并結合載波功率的測量值，就可以計算出單邊帶功率譜密度L(f)，從而得到相位噪聲。

三、頻譜分析儀測量相位噪聲的方法

首先我們設置被測信號的頻率和功率以及頻譜分析儀的中心頻率和掃描寬度，例如被測信號是1GHz，我們就設置中心頻率為1GHz，掃描寬度為50kHz。

設置頻譜分析儀的檢波方式為采樣，設置跡線為平均，平均數默認100即可。設置分辨率RBW為100Hz，VBW通常設置為RBW的1/3到1/10。點擊峰值PEAK搜索到峰值，然后設置光標Marker，設置目標差值，比如20kHz。最后選擇功能鍵Marker function，選擇Marker Noise。頻譜分析儀將自動計算出噪聲
