實時示波器VS 采樣示波器

示波器是一種用途十分廣泛的電子測量?jī)x器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。利用示波器能觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。

實時示波器：

實時示波器也稱為“單次”示波器，它在每個觸發事件發生時捕獲一個完整波形。它在一個連續記錄中捕獲大量的數據點。采樣率決定采樣間隔，存儲器深度決定要顯示的點數。

實時示波器可以根據數據本身的特征觸發，通常是在輸入波形的幅度達到某個閾值時發生觸發。示波器開始將模擬波形異步轉換為數字?jǐn)?shù)據樣點，轉換速率與輸入波形的數據速率無關。該轉換速率稱為采樣率，通常來自?xún)?nèi)部時鐘信號。示波器對振幅進行采樣的值，將該值存儲在存儲器中，然后繼續到下一個。

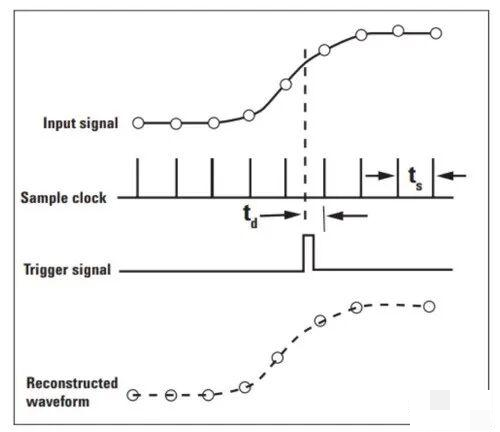

如下圖所示。觸發器的主要工作是提供水平傳入數據的時間參考點

采樣示波器：

采樣示波器也稱為等效時間采樣示波器。采用取樣技術將多次重復取樣信號，即使是高頻信號轉換成模擬低頻信號逐點進行顯示，并且測量的帶寬高。它只測量采樣瞬間波形點的瞬時幅度。

與實時示波器不同的是，等效時間采樣范圍需要顯式觸發器才能操作，并且此觸發器需要同步以及輸入數據。通常，該觸發器由用戶提供，但在某些情況下可以使用硬件時鐘恢復模塊來獲得觸發。它只在每次觸發時對輸入信號進行一次采樣。示波器在下一次觸發時會增加一個小時延，然后進行下一次采樣。想要獲得的樣本數量決定了重現波形所需要的波形周期數。測量帶寬由采樣頭的頻率響應決定。

采樣工作如下：觸發事件啟動第一個樣本，然后作用域重新準備并等待下一個觸發事件。下一個觸發器事件啟動第二次采集，并在采樣前添加精確的增量延遲第二個數據點。該增量延遲時間由時基設置和采樣點的數量。這個過程如下圖所示，重復進行，直到獲得整個波形。
