模擬信號源的前世今生：從機械振動到量子極限的跨越

在電子測量領域，模擬信號源被譽為"射頻世界的畫筆"，其發展史幾乎與電子工業的演進同步。從19世紀末馬可尼實驗中的火花隙振蕩器，到二戰期間雷達系統催生的真空管信號發生器，再到現代半導體技術支撐的精密合成源，模擬信號源的每一次技術突破都在改寫人類駕馭電磁波的邊界。在這場持續百年的技術進化中，是德科技（Keysight Technologies）的E8257D微波模擬信號源，猶如一座里程碑，見證了模擬信號發生技術從機械時代邁向量子極限的壯闊歷程。

一、機械時代的啟蒙：模擬信號源的原始基因

早期的信號源本質上是機械振動與電磁轉換的混合體。1930年代貝爾實驗室開發的LC振蕩器，通過電感電容諧振產生固定頻率信號，這種需要手動調節的笨重設備，頻率精度僅能達到千赫茲量級。二戰期間，速調管和磁控管的出現將信號頻率推至GHz范圍，但這類真空管設備體積龐大、功耗驚人，且頻率穩定性受溫度影響顯著。這一時期，工程師們不得不在實驗日志中詳細記錄每次開機后30分鐘的"預熱漂移曲線"。

二、固態革命：頻率合成技術的突破

1960年代，鎖相環（PLL）技術和YIG振蕩器的結合，開啟了信號源的固態時代。1982年惠普（是德科技前身）推出的HP8672A首次實現10MHz-20GHz連續覆蓋，其采用的直接數字合成（DDS）技術，使得頻率分辨率突破至0.1Hz。這場技術革命不僅讓信號源體積縮小了80%，更催生了現代通信標準的雛形——當工程師們首次在頻譜儀上看到相位噪聲低于-110dBc/Hz的純凈信號時，他們意識到：模擬信號的純度將決定數字通信的極限。

三、E8257D：定義毫米波時代的基準

在5G和衛星通信推動的毫米波浪潮中，是德科技E8257D展現了當代模擬信號源的巔峰水準。這款PSG系列微波信號源覆蓋10MHz至67GHz（通過外部混頻可達1.1THz），其核心采用專利的三環鎖相架構：基波DDS提供0.001Hz分辨率，YIG主振蕩器確保-136dBc/Hz的超低相位噪聲（10GHz載波，1kHz偏移），而倍頻鏈設計則完美平衡了寬帶覆蓋與諧波抑制的矛盾。

E8257D的革命性在于其"智能純度"設計：內置的896個校準點自動補償YIG非線性，使全頻段幅度平坦度優于±0.5dB；數字預失真技術將諧波抑制提升至-70dBc；更突破性地在67GHz頻點實現了1μs的捷變頻速度。這些特性使其在太赫茲成像、量子計算讀出等前沿領域展現出不可替代的價值。

四、從實驗室到產業生態：信號源的技術輻射

在現代通信產業鏈中，E8257D扮演著"標準之源"的關鍵角色：在5G NR FR2頻段驗證中，其毫米波信號為基站OTA測試提供相位相干的多通道激勵；衛星制造商依靠其+27dBm輸出功率驗證星載應答機在極端溫度下的非線性特性；而在汽車?yán)走_(dá)領域，工程師利用其0.01°的相位分辨率，精確模擬多目標動態微多普勒效應。

值得關注的是，E8257D通過PCIe接口與是德科技SystemVue軟件深度集成，支持5G、802.11ay等復雜波形的實時下載。這種硬件與算法的融合，使得傳統信號源進化為"智能信號引擎"，在MIMO大規模信道仿真中，單臺設備即可生成256路相位相干的毫米波信號流。

五、量子極限：下一代信號源的曙光

面對量子傳感與6G通信的需求，是德科技已在E8257D平臺驗證光載無線（RoF）技術，通過光電調制將微波信號純度提升至量子噪聲極限。當工程師在77GHz頻段測得-150dBc/Hz的相位噪聲時，他們正在觸碰一個更宏大的命題：在量子糾纏與經典電磁場之間，模擬信號源或?qū)⒓芷鹦碌臉蛄骸?/span>

從火花隙振蕩器到量子化信號源，這段跨越三個世紀的技術長征，本質上是人類不斷逼近電磁波本源的過程。E8257D所代表的，不僅是測量?jī)x器的進化，更是整個電子信息產業對信號純粹性的永恒追求。當6G太赫茲通信的曙光初現時，這些在實驗室中跳動的純凈電波，正在悄然勾勒未來數字世界的輪廓。

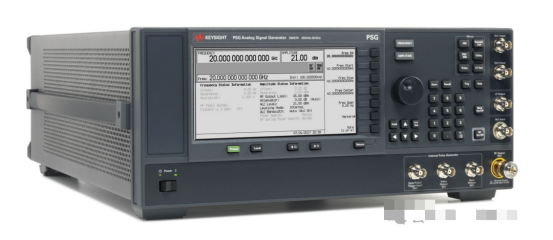

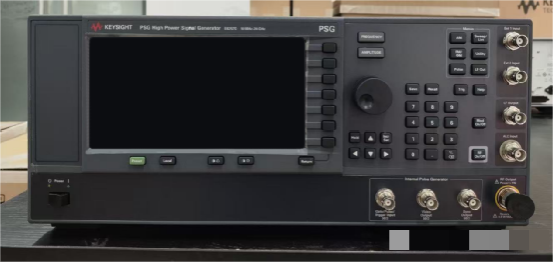

E8257D 具有出色的輸出功率、電平準確度和相位噪聲性能，可覆蓋 100 kHz 至 67 GHz（可擴展至 500 GHz）頻率范圍，適合用于測試先進的射頻和微波雷達。

options：

Frequency range

E8257D-513     Frequency range from 250 kHz to 13 GHz

E8257D-520     Frequency range from 250 kHz to 20 GHz

E8257D-521     Ultrahigh output power, frequency range from 10 MHz to 20 GHz

E8257D-532     Frequency range from 250 kHz to 31.8 GHz

E8257D-540     Frequency range from 250 kHz to 40 GHz

E8257D-550     Frequency range from 250 kHz to 50 GHz

E8257D-567     Frequency range from 250 kHz to 67 GHz

Spectral purity

E8257D-UNX     Ultra low phase noise

E8257D-UNY     Enhanced ultra low phase noise

E8257D-HNY     Enhanced ultra low phase noise, Modified Version

E8257D-HY2     Enhanced ultra low phase noise level 2

Analog modulation

E8257D-UNT     AM, FM, phase modulation, and LF output

E8257D-1SM     Scan modulation

Pulse modulation

E8257D-UNU     Pulse modulation

E8257D-UNW     Narrow pulse modulation

E8257D-HNS     Narrow pulse modulation to 31.8 GHz

Hardware options

E8257D-007     Analog ramp sweep

E8257D-1EH     Improved harmonics below 2 GHz

E8257D-008     Removable flash memory
