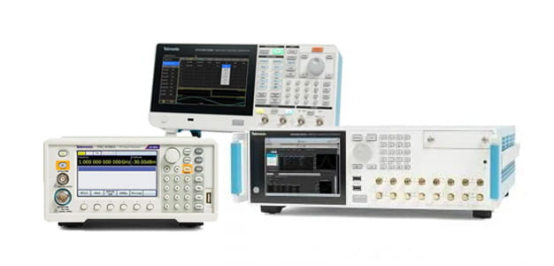

信號發生器的類型

信號發生器是一種模擬或數字設備，工程師用它來產生電子信號，以便測試電路設計。信號發生器種類繁多，功能和應用各不相同。以下列出了最常見的幾種信號發生器及其獨特功能。

波形或函數發生器

波形發生器可產生各種信號的電波形。輸出波形包括正弦波、方波、斜坡波或三角波、脈沖波、心電圖波形、高斯脈沖波以及任意波形。當儀器僅限于產生常見波形時，則使用“功能型”一詞。

任意函數生成器

與函數發生器類似，任意函數發生器(AFG) 也預設了一些波形或模式供其播放。但與函數發生器不同的是，AFG 還可以生成任意波形。操作者可以調整波形的參數，例如播放速度、振幅和偏移量，或者添加一些基本的失真或調制效果。

AFG（任意波形發生器）是目前業界主流的信號發生器架構。通常，與更復雜的任意波形發生器（見下文）相比，AFG產生的波形變化較少，但它具有出色的穩定性和對頻率變化的快速響應。如果被測器件 (DUT) 需要經典的正弦波和方波，并且測試需要能夠在兩個頻率之間幾乎瞬時切換，那么AFG是理想的選擇。AFG也是“雙脈沖測試”的標準配套設備，該測試常用于電力電子領域。

任意波形發生器

任意波形發生器(   AWG) 是一種更為復雜的儀器，幾乎可以生成任何你能想象到的波形，其多功能性鮮有其他儀器能與之匹敵。從本質上講，AWG 是一個精密的播放系統，它基于存儲的數字?jǐn)?shù)據生成波形，這些數據描述了交流信號不斷變化的電壓電平。為了獲得更大的靈活性，許多波形可以作為步驟加載，并按順序播放，其中包含重復、跳轉和觸發，用于定義每個步驟的重復順序和次數。通過結合任意波形和序列控制，可以實現極其復雜且動態的波形播放。

因此，任意波形發生器（AWG）用于生成自定義編譯波形，而非預設的通用波形。AWG 的應用范圍十分廣泛，涵蓋光調制、量子計算、汽車防抱死制動系統仿真以及無線網絡壓力測試等領域。

射頻信號發生器

當數字信號發生器主要用于無線測試時，射頻信號發生器通常是首選儀器。此外，當關鍵規格并非數模轉換器（DAC）的電壓范圍，而是其工作頻率范圍、頻率設置分辨率、最大輸出功率和相位噪聲時，也通常使用射頻信號發生器。這些儀器通常還提供常見的模擬調制功能，例如調幅（AM）、調頻（FM）和調相（PM）。

射頻矢量信號發生器

射頻矢量信號發生器專門用于生成具有模擬和數字調制方案的射頻信號，例如 QAM、QPSK、FSK、BPSK和OFDM等格式。矢量信號發生器常用于接收機靈敏度測試。這些發生器通?？梢宰鳛槿我獠ㄐ伟l(fā)生器(AWG/AFG) 生成基帶信號，也可以接收 AWG/AFG 信號作為輸入。
