信號源分析神器：E5052B

各位射頻、微波、以及高速數字領域的工程師朋友們！在我們的設計中，信號源的“心臟”——振蕩器、VCO、PLL 的性能，直接決定了整個系統的表現。信號不夠“純凈”，相位噪聲過高？VCO 特性摸不透？頻率切換不穩定？這些問題是不是讓你頭疼不已？別擔心，您先閱讀下文了解一些關于相位噪聲測試的基本知識。

接著，我們來介紹一款被譽為“信號源分析神器”的經典儀器——Keysight E5052B 信號源分析儀(SSA)。它究竟有何魔力，能成為眾多工程師研發和測試工作中的得力助手呢？

一、不僅僅是相位噪聲儀：E5052B 是什么？

首先要明確，E5052B 的官方名稱是信號源分析儀(Signal Source Analyzer)。這意味著它不僅僅能測相位噪聲，更是一個全面表征信號源特性的綜合平臺。它將多種儀器的功能集于一身，為評估振蕩器、VCO、頻率合成器等器件提供了前所未有的便捷性和準確性。

·核心定位：對信號源進行全方位、高精度的特性分析。

·頻率范圍：其基礎頻率范圍通常覆蓋到幾 GHz（例如 10 MHz 至 7 GHz），通過選件可以向上擴展到 26.5 GHz 甚至更高（配合外部下變頻器可達 110 GHz），滿足不同應用場景的需求。

二、硬核實力：E5052B 核心功能亮點 ?

E5052B 之所以備受推崇，在于其強大的測量能力：

超低相位噪聲測量：

采用業界領先的互相關技術，能夠有效消除儀器自身的噪聲，實現極高的測量靈敏度，精確捕捉被測器件（DUT）的真實相位噪聲。

測量頻率偏移范圍寬，通常從1 Hz近載波區域一直延伸到100 MHz，全面評估不同偏移下的噪聲特性。

(典型的E5052B 相位噪聲測量曲線圖)

VCO 全面自動化表征：

頻率vs. 電壓/電流 (F-V/F-I)

功率vs. 電壓/電流 (P-V/P-I)

調諧靈敏度(Vtune Sensitivity)

電源抑制(Vsupply Pushing)

直流參數(DC Current Consumption)

這絕對是E5052B 的拿手好戲！它可以自動完成 VCO 的各項關鍵參數測試，包括：

內置超低噪聲的直流電源和調諧電壓源，確保測試結果的準確性，避免了外部噪聲源的干擾。

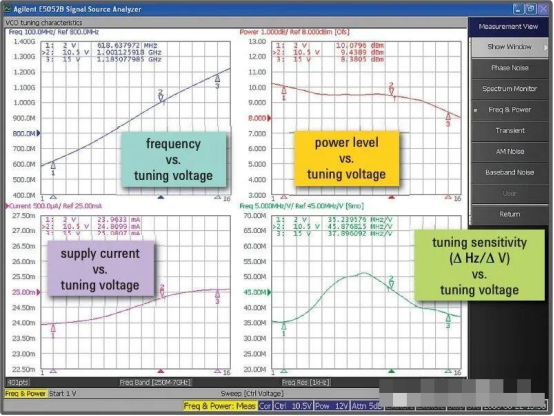

(典型的 E5052B VCO 調諧特性曲線圖)

強大的瞬態測量能力：

能夠精確捕捉信號源在頻率切換或鎖定過程中的動態特性。

支持頻率vs. 時間、相位vs. 時間、功率vs. 時間的分析，對于評估 PLL 的鎖定時間、VCO 的建立時間等至關重要。

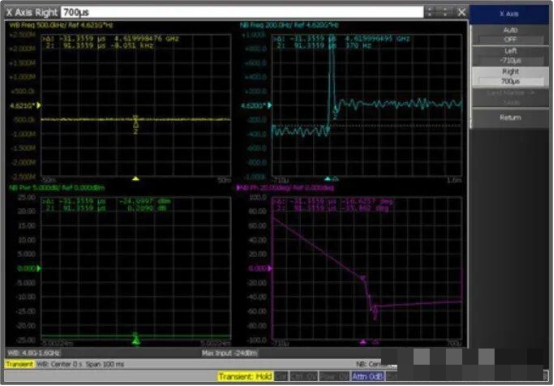

(典型的 E5052B 頻率瞬態響應圖)

其他關鍵功能：

幅度噪聲(AM Noise) 測量：與相位噪聲同樣重要，提供更全面的信號質量評估。

基帶噪聲(Baseband Noise) 測量：可分析低至 1 Hz 的噪聲分量。

頻譜監測(Spectrum Monitor)：方便快速查看信號頻譜概況。

三、為何選擇E5052B？

·一站式解決方案：它整合了相位噪聲分析儀、頻譜分析儀、頻率計數器、功率計、低噪聲直流源等多種功能，一臺頂多臺，大大簡化了測試系統搭建，節省了寶貴的實驗室空間和預算。

·高精度與高速度：優異的測量精度保證了研發結果的可靠性，同時快速的測量能力也使其能夠勝任生產線測試的需求。

·易用性與自動化：直觀的用戶界面和強大的自動化測試功能（支持 SCPI 命令），讓復雜測試變得簡單高效。

·行業認可度高：作為一款成熟且廣泛應用的儀器，E5052B 在業界的口碑和認可度非常高，其測量結果常被作為參考基準。

四、E5052B 的用武之地（應用場景）

E5052B 的身影活躍在眾多高要求的領域：

·高性能振蕩器（晶振、OCXO 等）的研發與生產測試

·VCO 的設計驗證和批量生產測試

·PLL 鎖相環和頻率合成器的開發與調試

·高速通信系統（光通信、無線通信）中的時鐘和信號源評估

·雷達和電子戰系統的本振及信號源測試

·半導體器件的噪聲特性研究

·高校及科研機構的精密測量實驗

五、溫馨提示：繼任者與選擇

值得一提的是，隨著技術的發展，Keysight 也推出了更新一代的信號源分析儀，例如 E5055A等，它們?cè)谛阅苤笜?biāo)（如頻率、速度、底噪）上有進一步提升。然而，E5052B 憑借其全面的功能、成熟的性能以及相對較高的性價比，至今仍然是許多實驗室和產線的主力設備或經典選擇。選擇哪款儀器，最終取決于您的具體測試需求、頻率范圍和預算考量。總而言之，Keysight E5052B 信號源分析儀是一款功能強大、性能可靠、應用廣泛的綜合性測試儀器。它通過提供精確的相位噪聲、全面的 VCO 特性以及深入的瞬態分析能力，極大地幫助工程師們攻克信號源設計與測試中的難關，是當之無愧的“信號源分析神器”！
