在電子測量領域，示波器是不可或缺的工具，它能夠?qū)㈦娦盘?hào)轉換為可視化的波形，幫助工程師快速分析電路性能。然而，面對市面上琳瑯滿目的示波器型號，很多人可能會感到困惑：這些型號究竟代表了什么？如何從型號中快速判斷示波器的性能？本文將為您詳細解析示波器的命名規則，助您輕松讀懂設備性能。

一、示波器型號的基本結構

示波器的型號通常由系列代號、帶寬、通道數等關鍵參數組成。不同品牌的命名規則略有差異，但整體結構相似。以常見的示波器型號DSOX 2024A為例：

DSO：代表數字存儲示波器（Digital Storage Oscilloscope），表明該示波器的基本類型。X：是系列代號，通常用于區分不同檔次或用途的示波器，例如某些系列側重于高精度測量，而另一些系列則更適用于高頻信號測試。第一位數字：代表示波器的系列，如”2”表示2000 系列，”5”表示 5000 系列。系列數字通常與示波器的整體性能和定位相關，數字越大，往往意味著更高的性能和豐富的功能。中間位數：對應示波器的帶寬，“00”通常表示60 MHz或70 MHz、“01”表示100 MHz、“02”表示200 MHz、“03”表示300 MHz或350 MHz、“05”表示500 MHz，以此類推。最后一位數：代表通道數，常見為2或4，本例中”4”表示該示波器支持4個輸入通道。

后綴字母A：代表版本或升級型號，通常用于區分同一型號的不同迭代版本。隨著技術的發展和改進，廠商會對產品進行升級，通過后綴字母來標識不同版本的差異。

二、關鍵參數解析

1.帶寬（Bandwidth）：帶寬是示波器極為重要的性能指標之一，它決定了示波器能夠準確測量的信號頻率范圍。一般來說，帶寬越高，示波器能夠處理的信號頻率越高，當然相應的價格也會越貴。

2.通道數（Channels）：通道數表示示波器可以同時測量的信號數量。常見的有 2 通道和 4 通道等。在需要同時分析多路信號的場景下，如復雜電路中多個節點的信號監測，4 通道示波器能夠提供更全面的信號信息，方便工程師進行對比和分析。

3.采樣率（Sample Rate）：采樣率指示波器每秒采集信號的次數，單位為 GS/s（Giga Samples per second）。采樣率越高，示波器對信號的還原度就越高，能夠捕捉到更快速的信號變化。對于高頻信號測量，高采樣率尤為重要，它可以確保采集到的信號準確反映原始信號的特征。

4.存儲深度（Memory Depth）：存儲深度決定了示波器能夠存儲的波形數據量。較大的存儲深度可以使示波器記錄更長時間的信號細節，對于分析復雜波形、長時間的信號變化趨勢等非常有幫助。在處理長時間的瞬態信號或需要詳細分析信號細節時，大存儲深度的示波器更具優勢。

5.系列代號（Series）：系列代號通常用于區分不同檔次或用途的示波器。一般而言，高端示波器可能以 “X” 或 “Z” 等字母開頭，這類示波器往往具備更高的性能指標和更豐富的功能；而入門級示波器可能以 “1000” 或 “2000” 等數字命名，適合對性能要求不高的基礎測量場景。

三、常見品牌命名規則

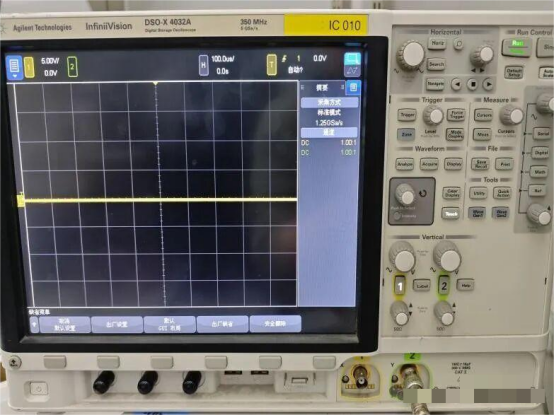

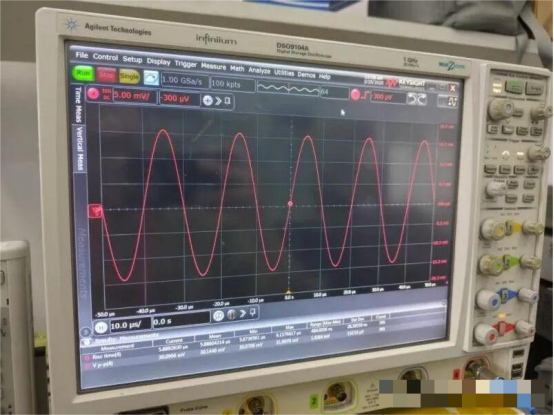

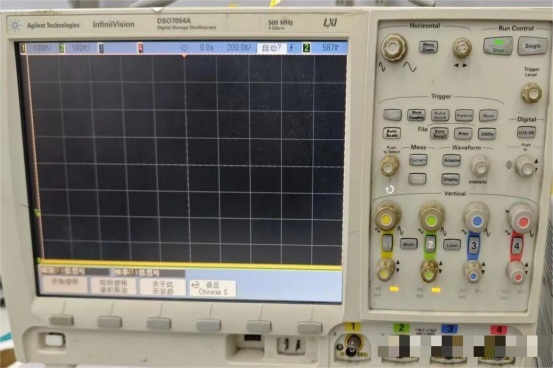

1. KEYSIGHT（是德科技）的示波器型號通常以“DSO”或“MSO”開頭，分別代表數字存儲示波器和混合信號示波器。例如，DSO-X 2024A表示帶寬為200MHz、4通道的數字存儲示波器。

2. Tektronix（泰克）的示波器型號通常以“MSO”或“DPO”開頭，分別代表混合信號示波器和數字熒光示波器。例如，MSO3054表示帶寬為500MHz、4通道的混合信號示波器。

3. Rigol（普源精電）的示波器型號通常以“DS”開頭，代表數字示波器。例如，DS1104Z表示帶寬為100MHz、4通道的數字示波器。

四、如何根據需求選擇示波器？

1.確定帶寬需求：應根據被測信號的最高頻率來選擇示波器帶寬。通常，為保證測量的準確性，示波器的帶寬應至少為被測信號最高頻率的 3 - 5 倍。若被測信號最高頻率為 50MHz，那么選擇 150MHz - 250MHz 帶寬的示波器較為合適。

2.選擇通道數：根據實際測量需求確定通道數。如果只需測量單個或兩個信號，2 通道示波器即可滿足需求；若需要同時測量多路信號，如在多通道數據采集、復雜電路調試等場景下，建議選擇 4 通道示波器。

3.關注采樣率和存儲深度：對于高頻信號或復雜波形的測量，高采樣率和大存儲深度至關重要。高采樣率可保證對快速變化信號的準確捕捉，大存儲深度則能記錄更長時間的信號細節，有助于分析信號的完整特征。

4.考慮擴展功能：一些高端示波器支持協議分析、頻譜分析等擴展功能。如果在工作中有對特定協議信號分析或頻譜測量的需求，可選擇具備相應擴展功能的示波器，以滿足特殊測量需求。

掌握了示波器的基本命名規則，我們就能輕松讀懂型號背后的性能信息。無論是帶寬、通道數，還是采樣率和存儲深度，都是選擇示波器時需要重點關注的指標。希望本文能幫助大家在選購示波器時更加得心應手，找到最適合自己需求的設備。

(注：文中插圖來源于儀器制造商官方網站公開手冊。)
