什么是模擬示波器？

簡介

想象一下，用模擬示波器這種經得起時間考驗的工具來診斷復雜的電子問題。本文將帶您了解這種不可或缺儀器的發展歷程，從其歷史根源到現代應用。雖然模擬示波器已不再生產，但我們的數字示波器可以讀取模擬信號。

歷史背景

模擬示波器源于20世紀初陰極射線管 (CRT) 的發展。這些最初的設備被稱為陰極射線示波器，標志著電子波形可視化的起源。自20世紀40年代問世以來，模擬示波器經歷了重大發展，改變了電子信號的分析和解釋方式。這一歷史性進步對于電子測試和研究的發展至關重要，為現代電子學奠定了基礎。

了解模擬示波器

模擬示波器以圖形表示電信號，將電壓轉換為可視格式顯示在屏幕上。這種轉換利于觀察電信號的行為（如頻率、振幅和失真），可幫助人們直觀了解電子信號特性。

運行機制

陰極射線管是模擬示波器的運轉核心，電子束在顯像管上形成被測電信號的可見軌跡。這一過程包括：

· 垂直放大：增強輸入信號，以便在Y軸（電壓）上顯示。

· 時基控制：管理光束的水平掃描，設置X軸上的時間刻度。

· 水平放大：增強水平偏轉信號。

組件

模擬示波器由幾個關鍵組件組成，它們共同促成了示波器的運行：

· 陰極射線管(CRT)：讓電子束在屏幕上形成圖像的核心元件。

· 垂直放大器：增加輸入信號的振幅，以便有效顯示。

· 時基：管理光束的水平掃描速率，決定顯示屏的時間刻度。

· 水平放大器：增強水平偏轉信號。

· 電源：為示波器的運行提供必要的電力。

實際應用

模擬示波器功能廣泛，可供教學實驗室、電子產品維修部門、研發機構和業余愛好者用于各種教學和故障排除工作。作為一種教學工具，模擬示波器可將各種理論性的電子學概念與實際應用相互融合，從而為學生帶來無比寶貴的實踐信息。

模擬示波器顯示波形的方式頗具美感，在音頻工程等重視細微波形差異的領域尤其如此。在音頻工程領域，模擬示波器對于分析音頻信號、評估聲音質量以及確保錄音和現場設置的保真度有著至關重要的意義。如今越來越多的發燒友和專業人士開始醉心于復古電子產品，而模擬示波器能夠兼容各種老舊技術，因此成為了維修此類產品時不可或缺的重要工具。

模擬示波器的定制和改裝包括增加帶寬、提升靈敏度以及用于藝術用途等等；這也是此類示波器所具備的一種獨一無二的魅力。

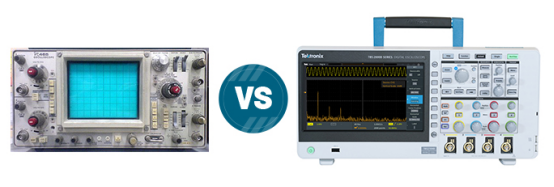

盡管模擬示波器具有獨特以上優勢，但與數字示波器相比，模擬示波器仍然存在存儲空間有限和高級功能不足等缺點。然而，特定的專屬應用領域仍然能夠確保模擬示波器具有一定的實用性。

數字示波器：技術進步

在頌揚模擬示波器傳統的同時，也一定要強調數字示波器帶來的進步。數字示波器在模擬示波器的基礎上進行了重大改進：

· 增強的數據分析能力：數字示波器具有更出色的數據存儲和檢索能力，可進行全面的信號分析。

· 精確可靠：數字格式可確保更精確的讀數，這對復雜的電子測試至關重要。

· 易于使用：現代化的界面使數字示波器易于使用，降低了新用戶的學習成本。

用示波器測量模擬信號

1. 定義：這是指可以測量和顯示模擬信號的任何類型的示波器（模擬或數字）。

2. 類型：

· 數字存儲示波器：使用數字存儲器存儲和分析信號。可通過各種方式處理信號，如通過FFT（快速傅立葉變換）進行頻率分析。

· 混合信號示波器(MSO)：數字格式可確保更精確的讀數，這對復雜的電子測試至關重要。結合了數字示波器和邏輯分析儀的特點，能夠分析模擬和數字信號。

1. 特征: 這些示波器通?？梢圆东@和存儲信號以供日后分析，提供更穩定的波形顯示，并具有高級測量和分析功能。

2. 用法: 可用于電氣工程、電信、汽車、消費電子等多種領域，幫助故障診斷、設計或分析電子電路。

探索數字示波器的優勢

數字示波器是任何設計、制造或維修電子設備的人不可或缺的工具。作為工程師的眼中之眼，數字示波器是應對當今苛刻測量挑戰的關鍵。

數字示波器的用途不僅限于電子領域。使用適當?shù)膫鞲衅?，?shù)字示波器可以測量各種現象。

從物理學家到維修技術人員，每個人都在使用數字示波器。汽車工程師使用數字示波器將來自傳感器的模擬數據與來自發動機控制單元的串行數據相關聯；醫學研究人員使用數字示波器測量腦電波。其應用場景的可能性是無窮無盡的。

訪問我們的數字示波器頁面，發現其全部潛力。

繼承模擬示波器的遺產

模擬示波器在數字時代的遺產凸顯了它在電子領域的基本價值。它在各個領域都可靠、簡單和有效，因此具有持久意義。我們?cè)趽肀?shù)字化進步的同時，也一定要保留模擬示波器的知識和技能。
